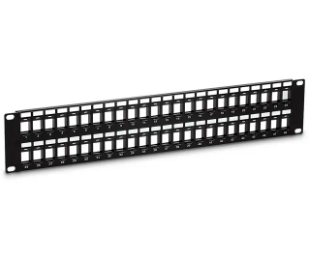

Panel de parches: qué es y por qué su centro de datos lo necesita

Escalabilidad superior: <\/strong> a medida que su negocio crece, agregar nuevas conexiones es una simple cuestión de terminar nuevas líneas en un panel nuevo o existente. Puede ampliar la capacidad de su red sin rediseñar toda la infraestructura de cableado.<\/p><\/li>

Solución de problemas simplificada: <\/strong> identificar un cable defectuoso es mucho más rápido cuando se tiene un diseño estructurado. Los técnicos pueden utilizar probadores en los puertos del panel para verificar la integridad de la señal sin alterar otras conexiones activas.<\/p><\/li>

Eficiencia espacial: <\/strong> los paneles de alta densidad permiten una gran cantidad de conexiones en un espacio reducido (a menudo, de 24 a 48 puertos por 1U de espacio en rack), lo que maximiza el retorno de la inversión del costoso espacio del centro de datos.<\/p><\/li>

Gestión estética y del flujo de aire: <\/strong> el cableado organizado no se trata sólo de apariencia; se trata de física. Las enormes \'presas de cables\' detrás de un bastidor pueden bloquear los extractores y provocar el sobrecalentamiento del equipo. Los paneles mantienen los cables ordenados, lo que garantiza un flujo de aire óptimo y una eficiencia de refrigeración.<\/p><\/li><\/ul>

Comparación: conexión directa frente a conexión del panel de conexiones<\/h3>

<\/colgroup>

Característica<\/strong><\/p><\/td>	Conexión directa<\/strong><\/p><\/td>	Conexión del panel de conexiones<\/strong><\/p><\/td><\/tr>
Mantenimiento<\/strong><\/span><\/p><\/td>	Difícil; requiere rastrear cables largos<\/span><\/p><\/td>	Fácil; todos los cambios ocurren en el panel<\/span><\/p><\/td><\/tr>
Seguridad del hardware<\/strong><\/span><\/p><\/td>	Alto riesgo de daños en los puertos de los conmutadores<\/span><\/p><\/td>	Bajo riesgo; protege el hardware activo<\/span><\/p><\/td><\/tr>
Organización<\/strong><\/span><\/p><\/td>	Propenso a los \"espaguetis de cable\"<\/span><\/p><\/td>	Altamente organizado y etiquetado<\/span><\/p><\/td><\/tr>
Escalabilidad<\/strong><\/span><\/p><\/td>	Limitado por el alcance del cable físico<\/span><\/p><\/td>	Prácticamente ilimitado a través de ejecuciones estructuradas<\/span><\/p><\/td><\/tr>
Costo (largo plazo)<\/strong><\/span><\/p><\/td>	Mayor debido a una posible falla del hardware<\/span><\/p><\/td>	Menor debido a la eficiencia y la protección.<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> Sistema de gestión de cables del panel de conexiones<\/h2> Un completo sistema de gestión de cables de panel de conexión integra administradores horizontales y verticales, anillos en D y etiquetado para garantizar que la capa física de la red siga siendo sostenible y de alto rendimiento.<\/strong><\/p> Un panel de conexiones por sí solo es sólo la mitad de la solución; debe ir acompañado de herramientas de gestión efectivas para que sea verdaderamente eficaz. Los administradores de cables horizontales generalmente se instalan encima o debajo de cada panel de conexión <\/strong><\/a> para proporcionar un camino para que los cables de conexión lleguen a los lados del bastidor. Estos administradores a menudo cuentan con \'dedos\' o \'cepillos\' que permiten el paso de los cables mientras ocultan la mayor parte del cable. Esto evita que los cables cuelguen frente a otros equipos, lo que de otro modo bloquearía la visibilidad de los LED de estado y dificultaría el acceso a otros puertos.<\/p> La relación entre el panel de conexiones y el conmutador <\/strong><\/a> es el punto central de la gestión de cables. El uso de latiguillos codificados por colores es una práctica profesional común. Por ejemplo, se pueden utilizar cables azules para datos estándar, rojos para cámaras de seguridad y amarillos para teléfonos VOIP. Cuando se combina con el etiquetado claro en la placa frontal del panel de conexiones, este sistema permite que cualquier profesional de TI, incluso uno que no realizó la instalación original, comprenda el mapa de la red de un solo vistazo. Esta \'inteligencia visual\' es un componente clave de un centro de datos de alto nivel.<\/p> Además, la gestión vertical de cables desempeña un papel crucial en el manejo de los grandes haces de cables que se mueven hacia arriba y hacia abajo por los lados del rack del servidor. Estos administradores aseguran que los cables mantengan un radio de curvatura adecuado. Tanto para los cables de cobre como especialmente para los de fibra óptica, doblar un cable demasiado bruscamente puede provocar \"microfracturas\" o atenuación de la señal, lo que provoca una pérdida intermitente de paquetes o un fallo total. Un sistema de gestión bien diseñado garantiza que cada cable esté soportado y protegido del estrés físico, asegurando la longevidad de toda la instalación de la red.<\/p> Componentes de un sistema de gestión profesional<\/h3> Administradores horizontales: <\/strong> Ubicados entre los paneles para encaminar los cables a los canales verticales del rack.<\/p><\/li> Gestores verticales: <\/strong> Canales anchos en los laterales del rack para gestionar grandes volúmenes de cables.<\/p><\/li> Bridas y correas para cables: <\/strong> use correas de velcro (gancho y bucle) en lugar de bridas de plástico para evitar apretar demasiado y dañar los cables.<\/p><\/li> Software de etiquetado: <\/strong> etiquetas impresas de calidad profesional tanto para los puertos del panel como para los extremos de cada cable.<\/p><\/li> Barras de soporte de cables traseras: <\/strong> soportes unidos a la parte posterior del panel para soportar el peso del cable permanente que se extiende fuera de los puntos de terminación.<\/p><\/li><\/ol> <\/p><\/div>"}
