Panel de conexiones pasante STP Cat6A de 1U y 24 puertos | Panel acoplador en línea RJ45 blindado de 19' - WebiT

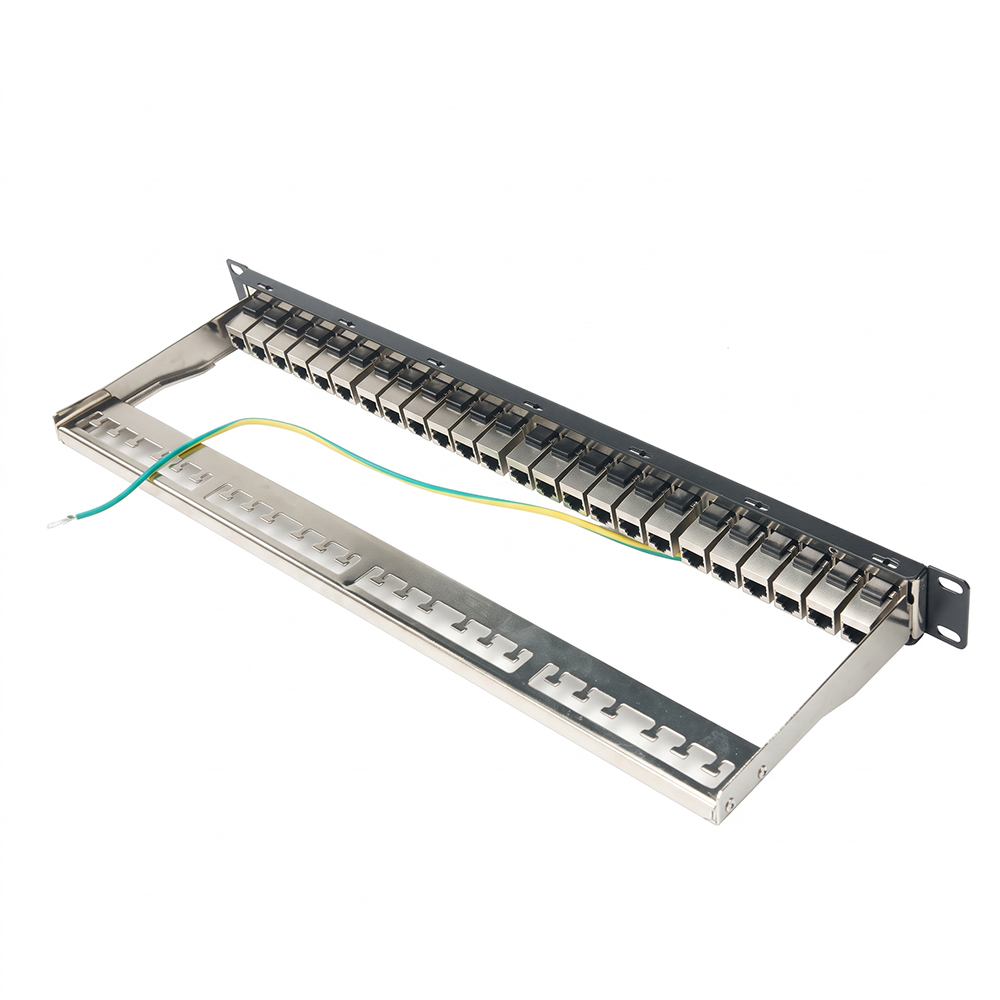

Panel de conexión en blanco STP de 1U y 24 puertos: solución profesional de organización de redes

Los centros de datos modernos y los armarios de redes empresariales exigen un ancho de banda máximo, una alta densidad de puertos y un tiempo de inactividad de implementación mínimo. Los paneles de conexión tradicionales 110-IDC requieren terminaciones manuales tediosas que son propensas a fallas de cableado, pares divididos y un rendimiento inconsistente en altas frecuencias.

El panel de conexiones de alimentación directa de 24 puertos WebiT® Cat6 STP resuelve estos cuellos de botella mediante la introducción de una arquitectura de acoplador RJ45 consecutivo de alta confiabilidad . Cumpliendo y superando las especificaciones de canal ANSI/TIA-568.2-D e ISO/IEC 11801 Clase $E_A$, este panel funciona sin problemas en frecuencias de barrido de hasta 500 MHz, transportando sin esfuerzo flujos de datos Ethernet de 10 Gbps.

Cada puerto está reforzado con un marco blindado de aleación de zinc fundido a presión de 360° y respaldado por un cable de tierra integrado de alta resistencia para suprimir completamente Alien Crosstalk (ANEXT) y el ruido electromagnético. Ya sea que esté ampliando la conmutación en la parte superior del rack (ToR), construyendo redes troncales médicas de alta confiabilidad o administrando puntos de acceso inalámbrico PoE++ de alta potencia, WebiT proporciona una plataforma de conexión cruzada de cobre de nivel empresarial y preparada para el futuro.

Características

• Implementación Plug & Play 100 % sin herramientas:

  Elimina la necesidad de herramientas perforadoras de impacto 110 o Krone. Simplemente conecte los cables de conexión macho RJ45 en los puertos delantero y trasero. Reduce el tiempo de instalación in situ y pruebas de campo hasta en un 70 %.

• Rendimiento 10GBASE-T a 500 MHz:

  Diseñado específicamente para redes de 10 Gigabit de categoría 6A. Totalmente compatible con cableado estructurado Cat6, Cat5e y Cat5, lo que garantiza actualizaciones de red graduales y sin interrupciones.

• Blindaje y conexión a tierra de fundición a presión de 360°:

  Cada acoplador en línea RJ45 está encerrado en una robusta carcasa fundida a presión de aleación de zinc. Junto con un cable de tierra integrado de 18 AWG, establece un escudo Faraday impenetrable contra interferencias RFI/EMI externas y diafonía de canales internos.

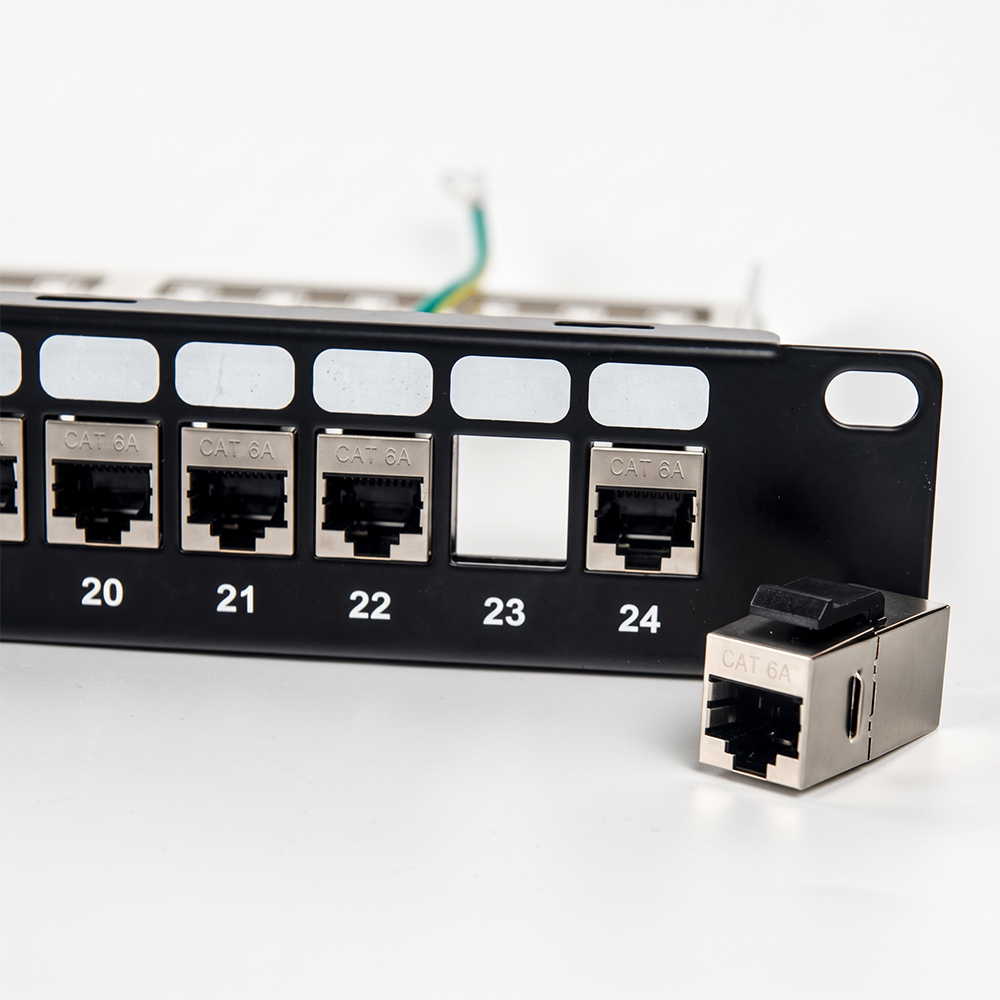

• Acopladores modulares de encaje/desmontaje:

  Los acopladores se pueden desconectar sin esfuerzo y sin herramientas, lo que permite intercambios de puertos instantáneos, reconfiguración de campo y movimientos, adiciones y cambios (MAC) simplificados.

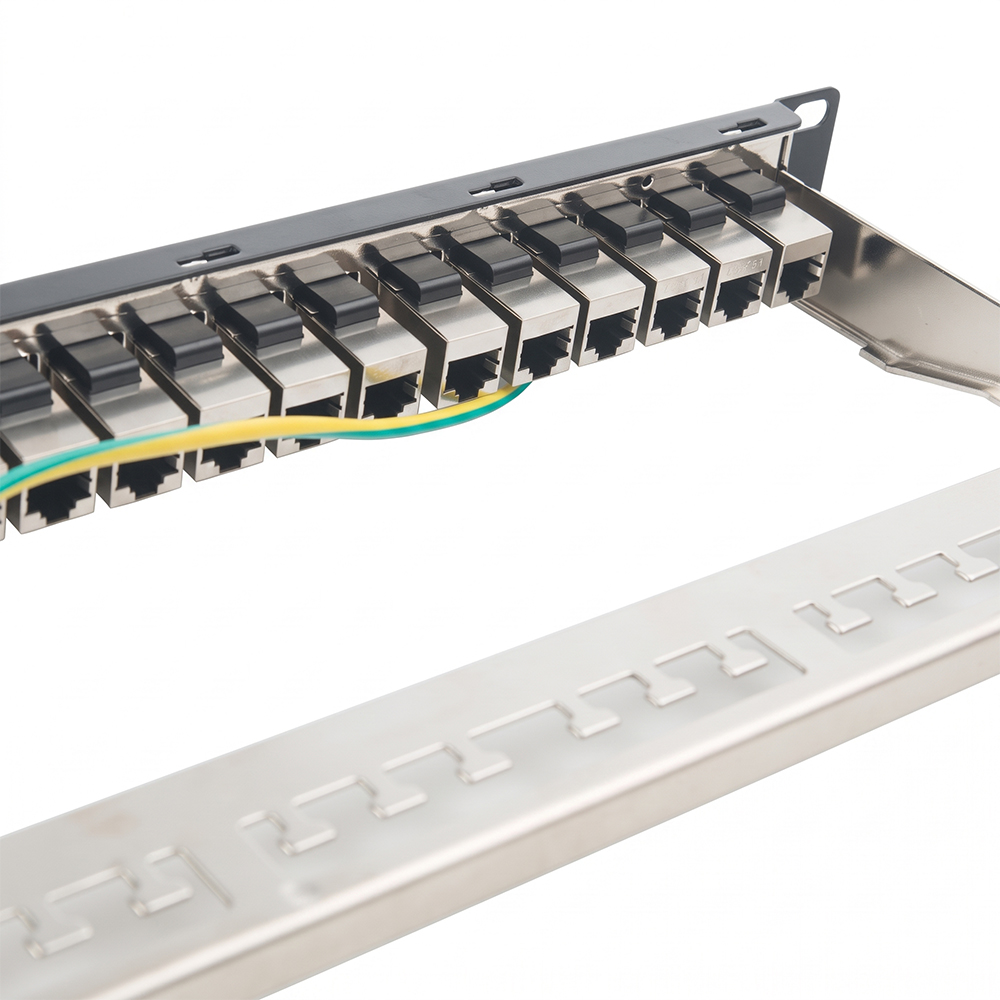

• Barra de gestión de alivio de tensión de cable desmontable:

  Incluye un soporte de acero trasero resistente con ranuras de anclaje integradas para bridas de cables, lo que mantiene el radio de curvatura adecuado y alivia la tensión mecánica en los puertos de conexión y del interruptor.

• Preparado para PoE++ de alta potencia (IEEE 802.3bt tipo 3 y 4):

  Capaz de entregar hasta 90 W–100 W de alimentación CC a través de Ethernet, perfecto para cámaras de seguridad PTZ, puntos de acceso Wi-Fi 6/6E/7, videoteléfonos VoIP y automatización de edificios inteligentes.

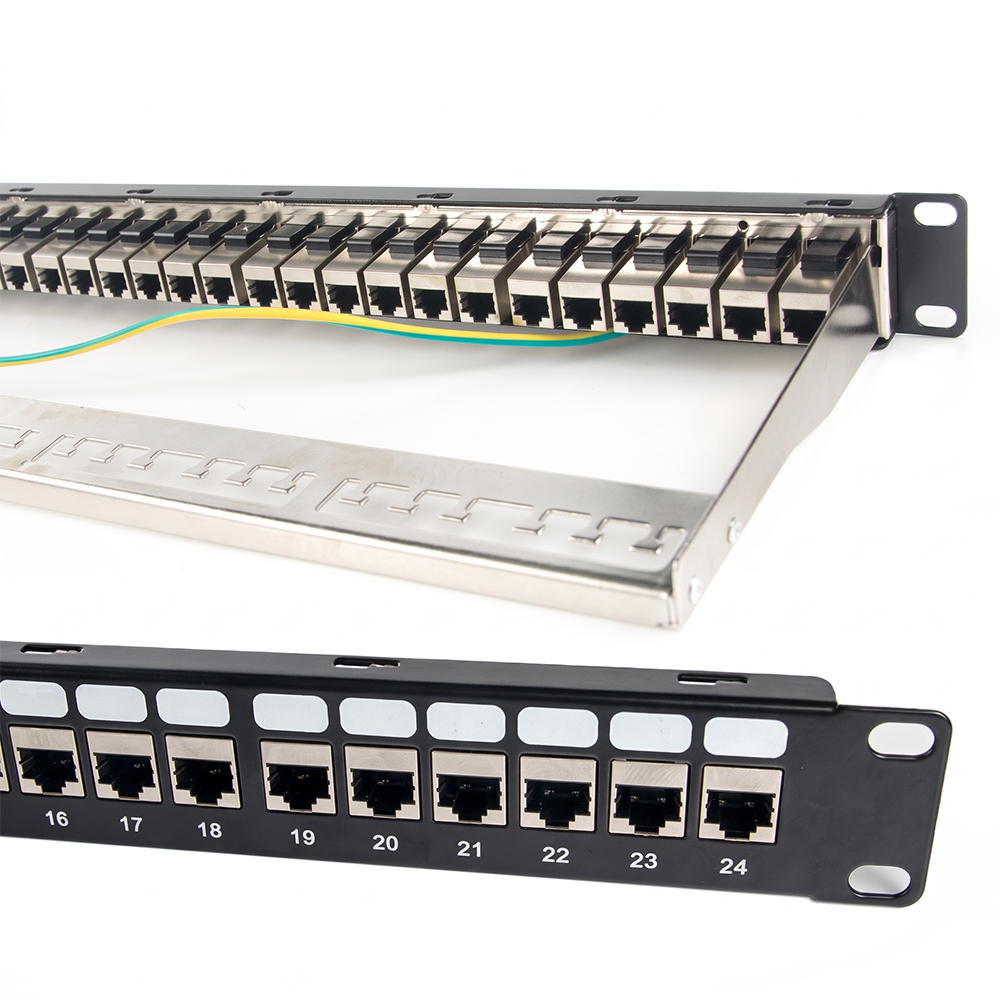

• Identificación de puerto nítida:

  Presenta una secuencia numérica prominente de 1 a 24 en las caras frontal y posterior, además de campos de etiquetado de escritura integrados e inserciones de íconos codificados por colores opcionales para un rastreo rápido de puertos.

Detalles técnicos

Solicitud

• Computación en la nube y centros de datos de hiperescala

• Sistemas TI de laboratorio y atención sanitaria

• Gobierno e instituciones financieras

• Transmisión y audio/vídeo sobre IP (AVoIP)

• Edificios de empresas comerciales inteligentes

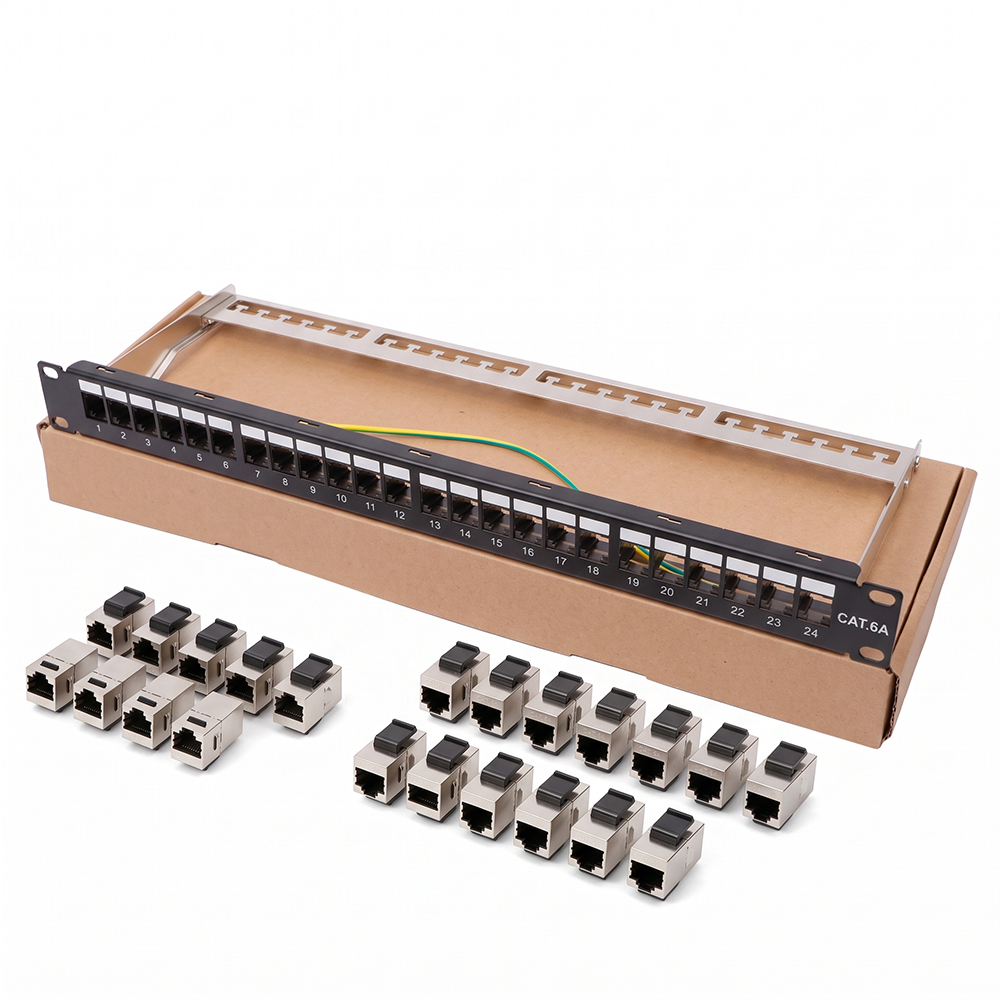

Fotos de embalaje

Parche de red de 12 puertos equipado con 4 * tornillos, 4 * bridas para cables

Parche de red de 24 puertos equipado con 4 * tornillos, 8 * bridas para cables

Parche de red de 48 puertos equipado con 4 * tornillos, 10 * bridas para cables

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre un panel de conexión pasante y un panel perforado tradicional?

R: Un panel de conexión tradicional requiere una herramienta de perforación 110 o Krone para terminar los pares trenzados de núcleo sólido sin procesar en terminales IDC en la parte posterior. Un panel de conexión (acoplador) cuenta con conectores RJ45 hembra tanto en la parte delantera como en la trasera, lo que le permite conectar directamente cables de conexión RJ45 preterminados y probados en fábrica. Esto elimina errores de cableado, mantiene la geometría del par de cables y reduce drásticamente la mano de obra en campo.

P2: ¿El uso de un acoplador en línea degrada la señal de 10 Gbps o introduce pérdida de inserción?

R: No. Los acopladores STP Cat6A de WebiT están diseñados con circuitos de compensación de PCB multicapa de alta frecuencia, contactos de bronce fosforado de precisión y un revestimiento de oro pesado de 50 µ'. Cumplen completamente con los requisitos de canal ANSI/TIA-568.2-D Clase $E_A$ de hasta 500 MHz, lo que garantiza cero caídas de paquetes y un rendimiento completo de velocidad de línea 10GBASE-T.

P3: ¿Este panel blindado es compatible con cables Cat6 o Cat5e no blindados (UTP)?

R: Sí. La interfaz RJ45 es universalmente compatible con cables de conexión Cat6 y Cat5e, ya sean blindados (STP/FTP) o no blindados (UTP). Cuando se conectan cables sin blindaje, el sistema funciona en modo sin blindaje; cuando se utilizan cables blindados y conexión a tierra, se activa la protección EMI completa de 360°.

P4: ¿Puedo reemplazar un acoplador individual si un puerto está dañado o si necesito conectores de fibra/keystone?

R: Absolutamente. Los 24 acopladores utilizan dimensiones de encaje trapezoidales estándar. Puede extraer cualquier acoplador individual sin desmontar todo el panel y reemplazarlo con otro acoplador Cat6A STP, HDMI Keystone o adaptador Keystone de fibra óptica LC/SC.

P5: ¿La barra de gestión de cables trasera está incluida en el paquete?

R: Sí. Cada unidad incluye una barra de administración de cables trasera desmontable de acero con recubrimiento en polvo con ranuras para sujetar cables, un cable de tierra de 18 AWG, bridas para cables de nailon de alta resistencia y un juego de 4 tornillos para bastidor M6 $ imes y tuercas enjauladas para instalación inmediata.
