WB-OD-A
Webitelecomms
9403200000

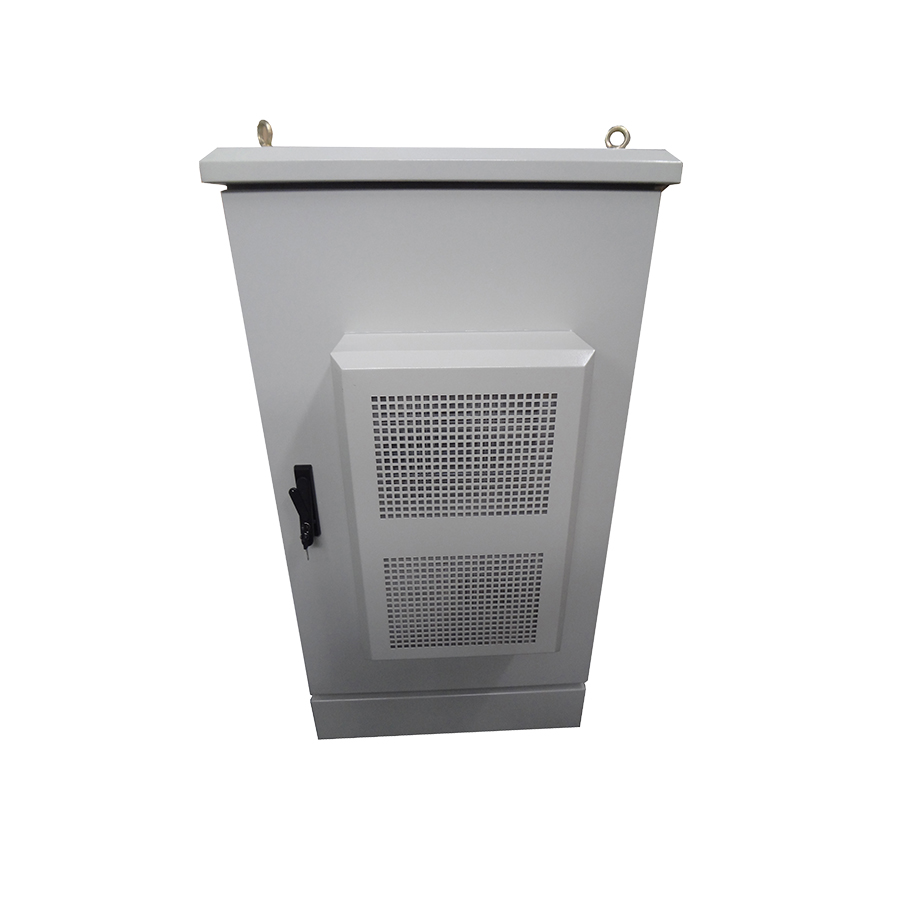

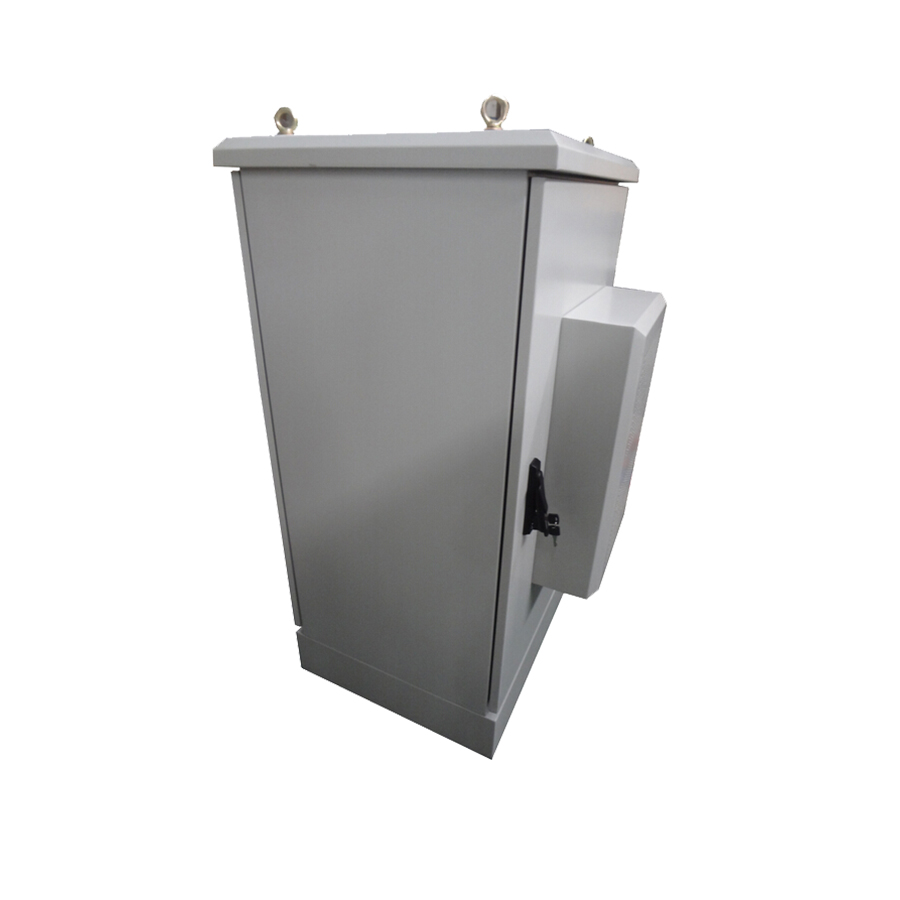

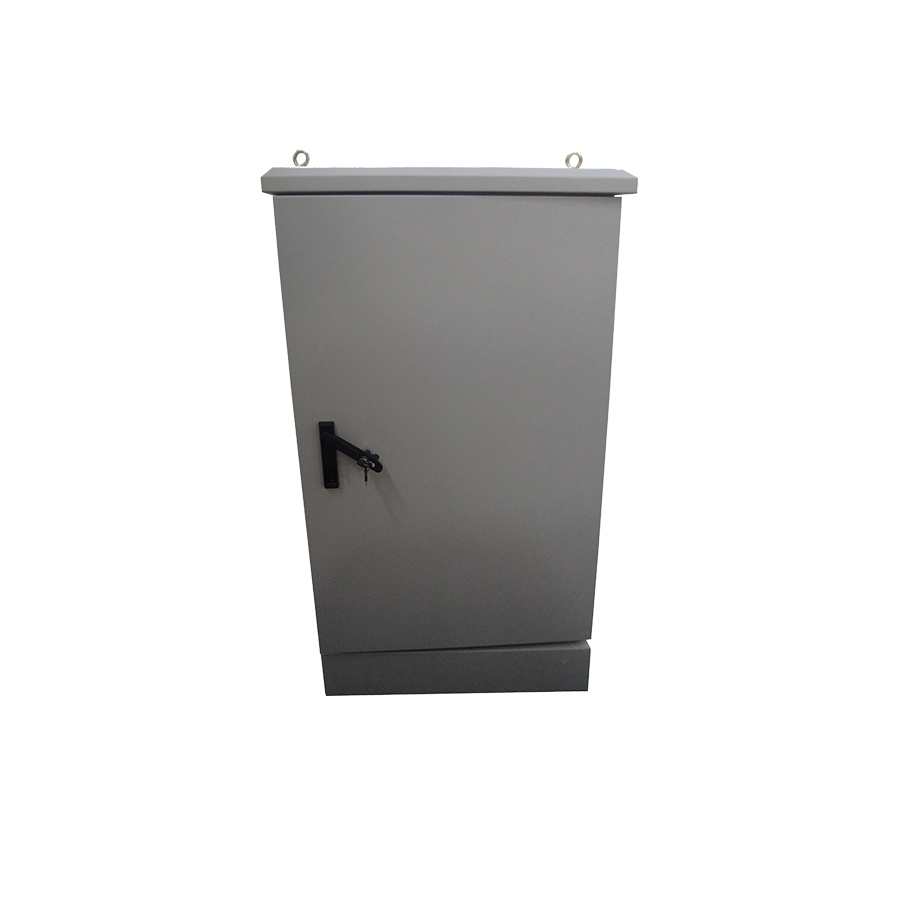

Gabinete exterior de calle IP55 de 19 pulgadas con intercambiador de calor
WB-OD-A sigue el sistema estandarizado del Código de Protección Internacional de IEC para medir capacidades.
El Código IP refleja el grado de protección como 'IP' seguido de dos números;
el primer dígito muestra hasta qué punto los recintos están protegidos contra partículas/polvo y la protección de otros contra los peligros encerrados.
El segundo dígito indica el grado de protección contra el agua.
Contamos con envolventes IP65 que ofrecen una protección completa contra partículas/polvo y un estricto control de protección contra el agua. Debido a que todos nuestros gabinetes cumplen estrictamente con los estándares, puede esperar gabinetes para exteriores de primer nivel y a precios competitivos.
IP65= Características de los Gabinetes:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos.
Protección completa contra el contacto con equipos cerrados.
Protección contra el agua, hasta agua proyectada por una boquilla contra el recinto desde cualquier dirección
Disponible en montaje en pared, independiente, en canal y en poste de telégrafo.
Se encuentran disponibles servicios de serigrafía, anodizado o grabado de logotipos.
Personalizado con recortes, aislamiento, bisagras, pestillos o cerraduras.
IP55= Características de los Gabinetes:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos.
Protección completa contra el contacto con equipos cerrados.
Protección contra el agua, hasta agua proyectada por una boquilla contra el recinto desde cualquier dirección
Disponible en montaje en pared, independiente, en canal y en poste de telégrafo.
Se encuentran disponibles servicios de serigrafía, anodizado o grabado de logotipos.
Nuestros gabinetes resistentes a la intemperie tienen la solución para productos en entornos industriales con altas exigencias de seguridad, durabilidad, confiabilidad y ahorro de costos para el usuario final.
• Seguridad - Probado y aprobado por laboratorios de pruebas de terceros.
• Durabilidad - Los materiales utilizados proporcionan una alta durabilidad en condiciones y entornos difíciles.
• Fiabilidad - Los contactos de alta calidad garantizan la fiabilidad. (IP55 o superior)
• Ahorro de costes - diseñado para una instalación rápida y sencilla.
• Construcción - El cuerpo y la puerta/cubierta están formados de acero laminado en frío de calibre 16 o 18. (1,0/1,2 mm)
- Con puerta interior extraíble de chapa de acero, regulable en profundidad
- El panel interior extraíble está formado por chapa galvanizada de calibre 14 o 16
- Se proporcionan accesorios de puesta a tierra y montaje en panel.
Características

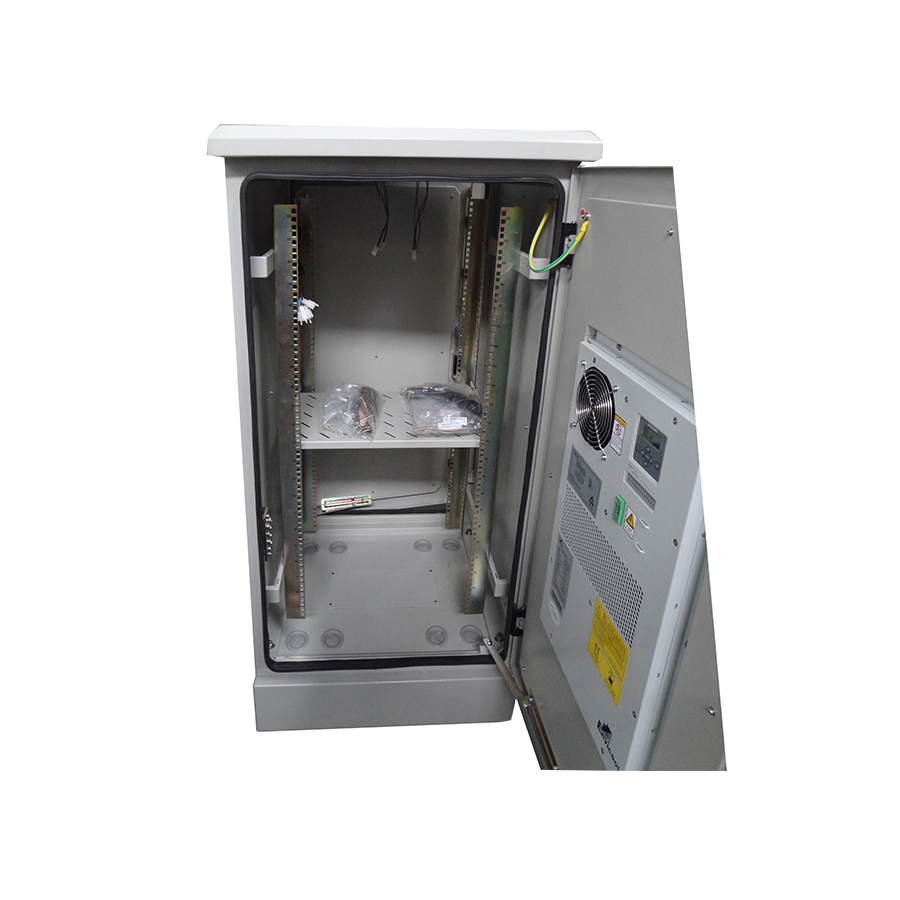

- Puerta de entrada con cerradura instalada con aire acondicionado / intercambiador.
- Fuerte doble pared tipo marco
- Perfil de montaje galvanizado/con recubrimiento en polvo de 19' para la instalación del dispositivo
- Diseño de zócalo, entrada de cables en el panel inferior, se puede fijar perfectamente al suelo
- El cuerpo interior se puede dividir en diferentes habitaciones según su función
- Varios orificios para cableado bloqueables en la parte inferior, tamaño del orificio grande en la parte inferior ajustable
- Varía la especificación según los requisitos especiales de los clientes.
- El periférico es opcional [sistema de iluminación, alarma de humo, sensor de temperatura, etc.]
Servicio HACER A PEDIDO. Se sugiere elegir el tamaño a continuación.
Ancho: 750,800 mm
Profundidad: 750, 800 milímetros
Altura: 12U, 17U, 22U, 27U, 32U, 37U, 42U
Estándar y Material:
Cumplir con
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;estándar GB/T3047.2-92 y estándar ETSI.
Acabado superficial: Desengrase, decapado con ácido, prevención de oxidación y parkerización, limpieza con agua pura, recubrimiento en polvo por electricidad estática
Material:Acero laminado en frío SPCC o placa galvanizada o acero inoxidable
Espesor:Perfil de montaje: 2,0 mm, otros: 1,20~1,50 mm
título de propiedad intelectual: IP-55 o IP-65
color del cuerpo:RAL5012(Cubierta superior y base);RAL7035(Los demás)
Condiciones ambientales:
Temperatura: -40°C ~+60°C
Humedad relativa: ≤95% (a 40°C)
Presión atmosférica: 70 kPa ~ 106 kPa
Especificaciones técnicas:
El grado de protección alcanza IP55.
Trabajando con longitudes de onda de 850nm, 1310nm y 1550nm.
Presurización entre el dispositivo de tierra de protección de alta tensión del marco y el marco: ≥3000V (DC) / 1 minuto sin averías ni descargas disruptivas.
Resistencia de aislamiento entre el dispositivo de tierra de protección de alto voltaje del marco y el marco: ≥20,000M Ω/ 500V (DC).
Cada superficie del gabinete puede soportar una presión vertical superior a 980 N.
La parte más exterior de la puerta puede soportar una presión vertical superior a 200 N cuando la puerta está abierta.
La posición de fijación del cable puede soportar una fuerza de tracción axial de 1000 N, así como tres veces de torsión reciclable de ±90°.
Durabilidad mecánica: No hay daños en todos los conectores y adaptadores después de 500 tiempos de acoplamiento.
Vista de muestra:
WebiTServicios de comunicaciones
Servicio de muestra: Cobraremos algunas tarifas de muestra y se las reembolsaremos después de realizar el pedido.
Soporte de diseño de paquetes: Contamos con un equipo de marca para su diseño personalizado.
Preguntas frecuentes
1) ¿Para qué se utiliza este gabinete?
---Para telecomunicaciones y uso en exteriores con IP65.
2) ¿Cuál es su término comercial?
---EXW, FOB, CNF, CIF todo bien.
3) ¿Qué es el Puerto de Carga?
--- Puerto de Ningbo o Shanghai.
4) ¿Cuál es su MOQ?
---La cantidad mínima de pedido de la mayoría de nuestros productos es de 5 piezas, los diferentes artículos serán diferentes. Hemos indicado el MOQ para cada artículo en la lista de precios.
5) ¿Cuál es la garantía de su producto?
---Como mercado europeo, contamos con CE RoHS y otras normas de seguridad internacionales para nuestros productos.
---Como otro mercado, También se proporciona un certificado de estándar de seguridad internacional.
Materiales | Chapa galvanizada, acero inoxidable (201/304/316) |
Espesor | 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, etc. están disponibles para diseñarse según el material utilizado |
Tratamiento | Corte por láser, punzonado CNC, plegado CNC, soldadura, estampado, etc. |
Tratamiento superficial | Pintura, Pintura electrostática por plasma, galvanizado en caliente, recubrimiento en polvo, pulido, cepillado, cataforesis, etc. |
Proceso de dar un título | CE, ROHS, SGS, ISO, ALCANCE |
tiempo de entrega | 30 días después del depósito recibido |
Archivos disponibles | Obras solidas, Auto CAD, PDF |
Marca | WebiTelectrónicas |
IP | IP55,65 y 66 |
Impermeable | 0,2 Mpa, 10 mm/min, 30 min, soporta una presión de agua de 0,2 Mpa; Intensidad del rociado de agua: 10 mm/min. (durante 30 min) Sin fugas en el interior |
Principales clientes | Nacional, Medio Oriente, Norte de Europa, África |
Campos de aplicación | Se utiliza para instalar baterías de almacenamiento y equipos de 19, 21, 23 pulgadas, etc. |
Tipo | Ventilador de refrigeración de CA | Intercambiador de calor | Aire acondicionado | TEC |
Estructura | La estructura se puede diseñar para satisfacer los requisitos de los clientes. |
Resistencia de aislamiento | >1000MV/500VCC |
Tensión soportada | >3000VDC/min y sin arco volátil de ruptura |
Paquete | Paquete con caja de papel duro, caja de madera contrachapada, caja de madera, caja de madera para fumigación sellada libre de insectos, Embalaje neutral, plástico de burbujas dentro del paquete, PE, cartón EPE, paleta, etc. Y todos nuestros formularios de paquete son a petición del cliente |
Fabricación por contrato | Servicio OEM, servicio de diseño, etiqueta de comprador ofrecida |
Temp. parada rev. de aire acondicionado, ventilador/calor-ex | Toda la temperatura. Podría diseñarse para satisfacer los requisitos de los clientes. |
Método de instalación | Instalación completa del módulo (tendido aéreo, tendido de tuberías, enterrado directo) |
