| Modelo: | WB-SAxxxx97B |
| Lugar de origen: | Ningbo, China (continental) |
| Nombre de marca: | Webitelecoms |
| Certificado: | CE, ISO, RoHS, SGS, ALCANCE |
| Materiales: | Acero laminado en frío SPCC o acero EG |
| Carga estática: | 1200KGS |
| Espesor: | Perfil de montaje: 2,0 mm, otros 1,2 ~ 1,5 mm |
| Pintar: | Glaseado o arrugado |
| Estructura: | Embalaje ensamblado o plano |
| WB-SA602297B: | |
|---|---|
| WB-SA603297B: | |
| WB-SA604297B: | |
| Cantidad: | |
WB-SAxxxx97B
Webitelecomms
Características del modelo SA
En el campo, los RACKS DE SERVIDOR se denominan comúnmente gabinetes de equipos pasivos, incluidos gabinetes insonorizados, bastidores de baterías, bastidores de alimentación, bastidores maestros, etc.
Estos bastidores pueden diseñarse para ensamblarse e instalarse completamente antes de la entrega, o su equipo puede ensamblarlos manualmente.
El gabinete WB-SA-xxxx97B es un gabinete estandarizado diseñado específicamente para el montaje de servidores, consolas y otros dispositivos de transmisión de datos.
Es compatible con equipos montables en rack de 19' y cuenta con una estructura resistente capaz de soportar equipos de TI con un peso de hasta 1200KG.
El bastidor también cuenta con una gran superficie de ventilación, que proporciona más de 4500 cm cuadrados de espacio de ventilación para un bastidor de 42U.
Alcanza una tasa de ventilación efectiva del 60%.
El gabinete incluye un ángulo de montaje a escala para una fácil instalación.
Además, viene con 24 tornillos para un montaje rápido y cómodo del cuerpo.

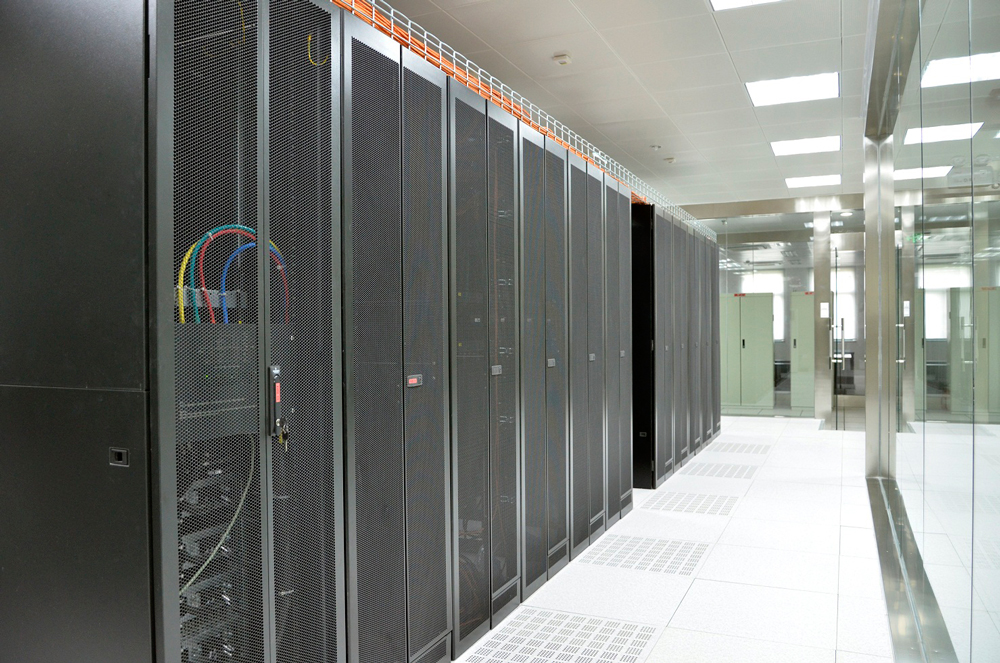

Este bastidor se utiliza normalmente para fines de contención de bastidores de CENTROS DE DATOS.
Puertas de gabinete
El frente es una puerta perforada de arco hexagonal, construida con cerradura de manija oscilante.
Puertas traseras dobles perforadas con cerradura de 2 puntos.
Cada panel lateral se dividió en 2 partes, cerradura opcional.
Accesorios de bastidor predeterminados
Su bandeja de ventilador AC, equipada con 2 ~ 6 ventiladores dependiendo de la profundidad del gabinete.
4 rieles de montaje de 19' con posición ajustable incorporados.
Se incluyen 4 ruedas resistentes y pies ajustables.
Hay 2 bandejas de cables verticales ubicadas en la parte frontal del bastidor.
Para garantizar la seguridad, cada lado del bastidor está conectado a tierra correctamente.
El bastidor viene con 20 juegos de tornillos enjaulados M6 adicionales.
Para bastidores con un ancho de 800 mm, se incluyen 4 rieles de montaje 'de un solo cuerpo' y organizadores de cables verticales para optimizar la utilización del espacio y la organización de los cables.
Entrada de cables
Arriba - 4×30 mm redondeados con cubierta de goma, 2~6 rectángulos con tira seriada
Parte inferior: 4 × 30 mm redondeado con cubierta de goma, 4 × panel de entrada de cableado
Se puede pedir más...
Paquete
El embalaje desmontado ahorra un 60 % de volumen y permite un almacenamiento cómodo.
Caja de cartón neutral Webitelecomms embalada
Palet de madera contrachapada para opciones
Sugerencias de tamaño
Ancho: 600.750.800 mm
Profundidad: 670,870,1070,1270 mm
Altura: 12U, 17U, 22U, 27U, 32U, 37U, 42U, 47U
El tamaño personalizado está disponible
Estándar y Materiales:
Cumplir con
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;estándar GB/T3047.2-92 y estándar ETSI.
Acabado superficial: Desengrase, decapado con ácido, prevención de oxidación y parkerización, limpieza con agua pura, recubrimiento en polvo por electricidad estática
Materiales:Acero laminado en frío SPCC o acero EG
Espesor:Perfil de montaje: 2,0 mm, otros: 1,20 mm a 1,50 mm
Capacidad de carga del gabinete: 1200 KG máx.
título de propiedad intelectual: IP-20 solo para interiores
color del cuerpo:RAL9004(negro);RAL7035(gris),etc.
NO. | Artículo | 600 vatios | 800 vatios | Materiales | Tratamiento | Nota |
1 | Marco | 2 | 2 | Acero SPCC de 1,5 mm. | Recubierto de polvo | |
2 | Puerta principal | 1 | 1 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
3 | Paneles laterales | 4 | 4 | Acero SPCC de 1,2 mm. | Recubierto de polvo | Desmontable |
4 | Puerta trasera | 2 | 2 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
5 | Cerrar | 2 | 2 | aleación de zinc | - | Bloqueo de manija |
6 | cubierta superior | 1 | 1 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
7 | Bandeja de ventilador | 1 | 1 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
8 | C.A admirador | 2/4 | 2/4 | 12038 ventilador de CA | - | D>800,4 piezas |
9 | Pestillo de apertura rápida | 8 | 8 | ABS | - | |
10 | Cable de alimentación del ventilador | 1 | 1 | Cable de PVC con enchufe. | - | L=1,5 a 2,0M |
11 | Panel inferior | 1 | 1 | Acero SPCC de 1,5 mm. | Recubierto de polvo | |
12 | Ángulo de montaje | 6 | 6 | Acero SPCC de 1,5 mm. | Recubierto de polvo | H≤27U, 4 piezas |
13 | Perfil de montaje | 4 | 4 | Acero SPCC de 2,0 mm | Recubierto de polvo | Galvanizado |
14 | Bandeja de cables | 2 | 2 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
15 | Ruedas | 4 | 4 | PU, acero | Recubierto de polvo | 2 con freno |
16 | M12 pies | 4 | 4 | Acero | Chapado en latón. | |
17 | Tornillos M6 adicionales | 20 | 20 | acero mn56 | Galvanizado |
Lista de tallas habituales
| Modelo Número | Ancho x Fondo x Alto | U | Modelo Número | Ancho x Fondo x Alto | U |
| WB-SA-662297B | 600×670×1081 milímetros | 22U | WB-SA-604297B | 600×1070×1970 milímetros | 42U |
| WB-SA-682297B | 600×870×1081 milímetros | 22U | WB-SA-884297B | 800×870×1970 milímetros | 42U |
| WB-SA-602297B | 600×1070×1081 milímetros | 22U | WB-SA-804297B | 800×1070×1970 milímetros | 42U |
| WB-SA-663797B | 600×670×1748 milímetros | 37U | WB-SA-8A4297B | 800×1170×1970 milímetros | 42U |
| WB-SA-683797B | 600×870×1748 milímetros | 37U | WB-SA-604797B | 600×1070×2192 milímetros | 47U |
| WB-SA-603797B | 600×1070×1748 milímetros | 37U | WB-SA-684797B | 600×870×2192 milímetros | 47U |
| WB-SA-664297B | 600×670×1970 milímetros | 42U | WB-SA-884797B | 800x870x2192 milímetros | 47U |
| WB-SA-684297B | 600×870×1970 milímetros | 42U | WB-SA-804797B | 800x1070x2192 milímetros | 47U |
Sugerir equipo habitual.
· Equipos de Telecomunicaciones
· CCTV
· Seguridad y radiodifusión
· Equipo Activo
· CENTRO DE DATOS
