WB-OD-D
Webitelecomms
9403200000
Gabinete de pared para exteriores IP66 con color gris
WB-OD-D sigue el sistema estandarizado del Código de Protección Internacional de IEC para medir capacidades.
El Código IP refleja el grado de protección como 'IP' seguido de dos números;
el primer dígito muestra hasta qué punto los recintos están protegidos contra partículas/polvo y la protección de otros contra los peligros encerrados.
El segundo dígito indica el grado de protección contra el agua.
Contamos con envolventes IP66 que ofrecen una protección completa contra partículas/polvo y un estricto control de protección contra el agua. Debido a que todos nuestros gabinetes cumplen estrictamente con los estándares, puede esperar gabinetes para exteriores de primer nivel y a precios competitivos.
IP66= Características de los envolventes:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos.
Protección completa contra el contacto con equipos cerrados.
El agua proyectada en potentes chorros (boquilla de 12,5 mm) contra el recinto desde cualquier dirección no deberá tener efectos nocivos.
Disponible en montaje en pared, independiente, en canal y en poste de telégrafo.
Se encuentran disponibles servicios de serigrafía, anodizado o grabado de logotipos.
Personalizado con recortes, aislamiento, bisagras, pestillos o cerraduras.
Nuestros gabinetes resistentes a la intemperie tienen la solución para productos en entornos industriales con altas exigencias de seguridad, durabilidad, confiabilidad y ahorro de costos para el usuario final.
• Seguridad - Probado y aprobado por laboratorios de pruebas de terceros.
• Durabilidad - Los materiales utilizados proporcionan una alta durabilidad en condiciones y entornos difíciles.
• Fiabilidad - Los contactos de alta calidad garantizan la fiabilidad. (IP66)
• Ahorro de costes - diseñado para una instalación rápida y sencilla.
• Construcción - El cuerpo y la puerta/cubierta están formados de acero laminado en frío de calibre 16 o 18. (1,0/1,2 mm)
- Con puerta interior extraíble de chapa de acero, regulable en profundidad
- El panel interior extraíble está formado por chapa galvanizada de calibre 14 o 16
- Se proporcionan accesorios de puesta a tierra y montaje en panel.
Características

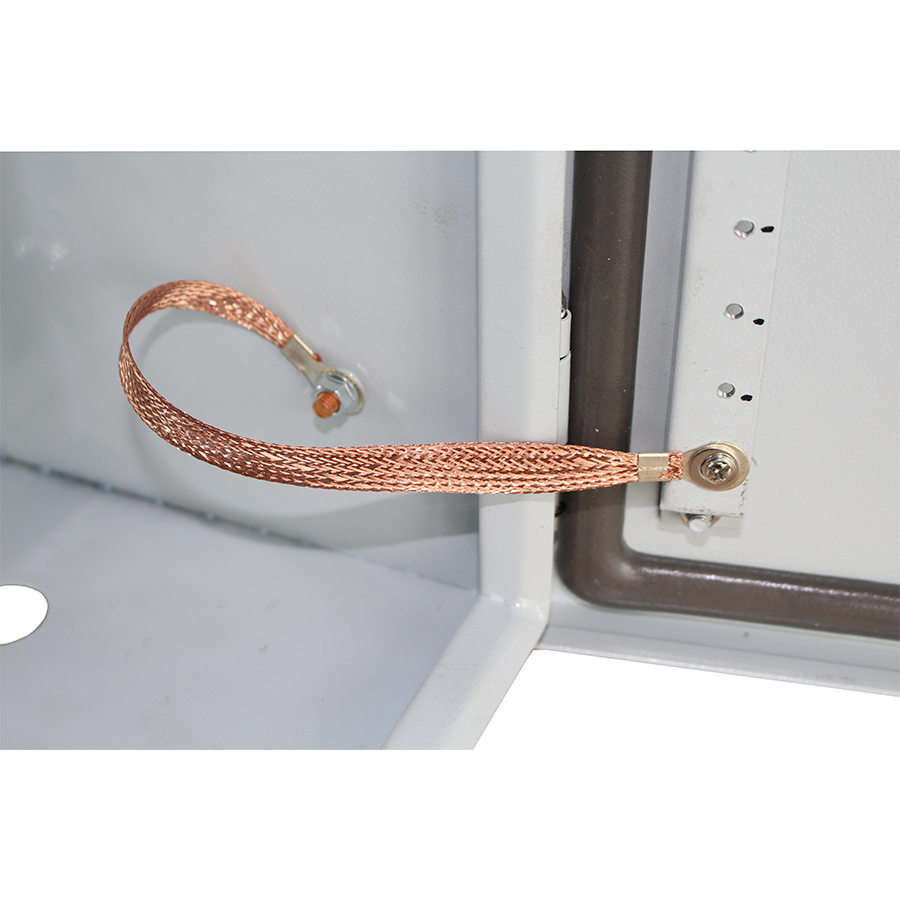

- Puerta totalmente metálica con cerradura y barra de conexión a tierra - Cerradura impermeable
- cuerpo de estructura de soldadura
- Panel de montaje galvanizado/con recubrimiento en polvo para la instalación del dispositivo
- Diseño de montaje en pared posterior (con pernos de anclaje), utilizando pegamento impermeabilizante para sellar
- Entrada de cables inferior, sellado mediante brida metálica.
- Varía la especificación según los requisitos especiales de los clientes.
- El periférico es opcional [sistema de iluminación, alarma de humo, sensor de temperatura, etc.
Tamaño de muestra de 300 x 200 x 400 mm. El tamaño personalizado es aceptable para procesamiento OEM.
Ancho: 300 mm
Profundidad: 200 milímetros
Altura: 400 milímetros
Estándar y Material:
Cumplir con
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;estándar GB/T3047.2-92 y estándar ETSI.
Acabado superficial: Desengrase, decapado con ácido, prevención de oxidación y parkerización, limpieza con agua pura, recubrimiento en polvo por electricidad estática
Material: Acero laminado en frío SPCC o placa galvanizada o acero inoxidable
Espesor:Panel de montaje :2,0 mm, otros: 1,20 mm
título de propiedad intelectual: IP-66 o IP65
color del cuerpo: RAL7035 (los demás) o personalizado
Condiciones ambientales:
Temperatura: -40°C ~+60°C
Humedad relativa: ≤95% (a 40°C)
Presión atmosférica: 70 kPa ~ 106 kPa
Especificaciones técnicas:
-El grado de protección alcanza IP66.
-Trabajando con longitudes de onda de 850nm, 1310nm y 1550nm.
-Presurización entre el dispositivo de tierra de protección de alta tensión del marco y el marco: ≥3000V (DC) / 1 minuto sin averías ni descargas disruptivas.
-Resistencia de aislamiento entre el dispositivo de tierra de protección de alta tensión del marco y el marco: ≥20.000M Ω/ 500V (DC).
-Cada superficie del gabinete puede soportar una presión vertical superior a 980N.
-La parte más exterior de la puerta puede soportar una presión vertical superior a 200 N cuando la puerta está abierta.
-La posición de fijación del cable puede soportar una fuerza de tracción axial de 1000N, así como tres veces de torsión reciclable de ±90°.
-Durabilidad mecánica: No hay daños en todos los conectores y adaptadores después de 500 tiempos de acoplamiento.
| Materiales | Chapa galvanizada, acero SPCC |
| Espesor | 1,2 mm, 1,5 mm, 2,0 mm, etc. están disponibles para diseñarse según el material utilizado |
| Tratamiento | Corte por láser, punzonado CNC, plegado CNC, soldadura, estampado, etc. |
| Tratamiento superficial | Pintura, Pintura electrostática por plasma, galvanizado en caliente, recubrimiento en polvo, pulido, cepillado, cataforesis, etc. |
| Proceso de dar un título | CE, ROHS, SGS, ISO, ALCANCE |
| tiempo de entrega | 35 días después del depósito recibido |
| Archivos disponibles | Obras solidas, Auto CAD, PDF |
| Marca | WebiTelectrónicas |
| IP | IP55,65 y 66 |
| Impermeable | 0,2 Mpa, 10 mm/min, 30 min, soporta una presión de agua de 0,2 Mpa; Intensidad del rociado de agua: 10 mm/min (durante 30 min) Sin fugas en el interior |
| Principales clientes | Nacional, Medio Oriente, Norte de Europa, África |
| Campos de aplicación | Se utiliza para instalar dispositivos de almacenamiento en riel DIN, dispositivos de telecomunicaciones que no sean de 19'. |
| Tipo | Sellado completo |
| Estructura | La estructura se puede diseñar para satisfacer los requisitos de los clientes. |
| Resistencia de aislamiento | >1000MV/500VCC |
| Tensión soportada | >3000VDC/min y sin arco volátil de ruptura |
| Paquete | Paquete con caja de papel duro, caja de madera contrachapada, caja de madera, caja de madera para fumigación sellada libre de insectos, Embalaje neutral, plástico de burbujas dentro del paquete, PE, cartón EPE, paleta, etc. Y todos nuestros formularios de paquete son a petición del cliente |
| Fabricación por contrato | Servicio OEM, servicio de diseño, etiqueta del comprador ofrecida |
| Temp. parada rev. de aire acondicionado, ventilador/calor-ex | Toda la temperatura. Podría diseñarse para satisfacer los requisitos de los clientes. |
| Método de instalación | Instalación completa del módulo (tendido aéreo, tendido de tuberías, enterrado directo) |
# Lista de tallas
| Número de artículo | Ancho (milímetro) | Profundo (MM) | Alto (milímetro) |
| WB-OD-D 323 | 300 | 200 | 300 |
| WB-OD-D 324 | 300 | 200 | 400 |
| WB-OD-D 326 | 300 | 200 | 600 |
| WB-OD-D 423 | 400 | 200 | 300 |
| WB-OD-D 424 | 400 | 200 | 400 |
| WB-OD-D 426 | 400 | 200 | 600 |
| WB-OD-D 626 | 600 | 200 | 600 |
| WB-OD-D 628 | 600 | 200 | 800 |
| WB-OD-D xxx | personalizado | personalizado | personalizado |
# Vista de muestra
CONDICIONES DE OPERACIÓN
• Debe estar protegido contra:
– Daños mecánicos
– Manejo inadecuado
– Un uso diferente al que está previsto el armario.
• El manejo inadecuado es especialmente:
– Sobrecarga (superación de la carga máxima recomendada)
– Instalación de dispositivos que puedan influir negativamente en el funcionamiento y funcionamiento del armario o del equipo instalado.
– Cambio de la construcción o diseño del gabinete.
• Para asegurar la carga máxima recomendada, es necesario distribuir la carga equitativamente.
• Coloque el gabinete sobre un piso plano y ajuste las diferencias usando las patas niveladoras.
• Para evitar la penetración de polvo en el caso de que los cables pasen a través de algunas de las aberturas para cables, se puede sellar con un panel ciego con un cepillo o asegurar con un marco de plástico (ambos pueden adquirirse con nosotros).
• Todas las piezas están hechas de materiales reciclables y después de desmantelar el gabinete, se debe eliminar de acuerdo con las regulaciones pertinentes.
• Este producto cumple totalmente con CE y RoHS
