Modelo: | WB-ECxxxx67G |
Lugar de origen: | Ningbó, China |
Nombre de marca: | Webitelecoms |
Materiales: | SPCC |
altura del zócalo: | 100mm |
accesorios: | PDU Bandeja portacables vertical Bandeja de teclado Bandeja fija Panel en blanco |
Tamaño de la MUESTRA: | 600*600 42U |
Tratamiento: | Galvanizado y con recubrimiento en polvo |
Bandeja de cables: | Bandeja de cableado vertical |
Arriba: | Unidad de distribución eléctrica |
Color: | Negro/Blanco |
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
WB-ECxxxx67G
Webitelecomms

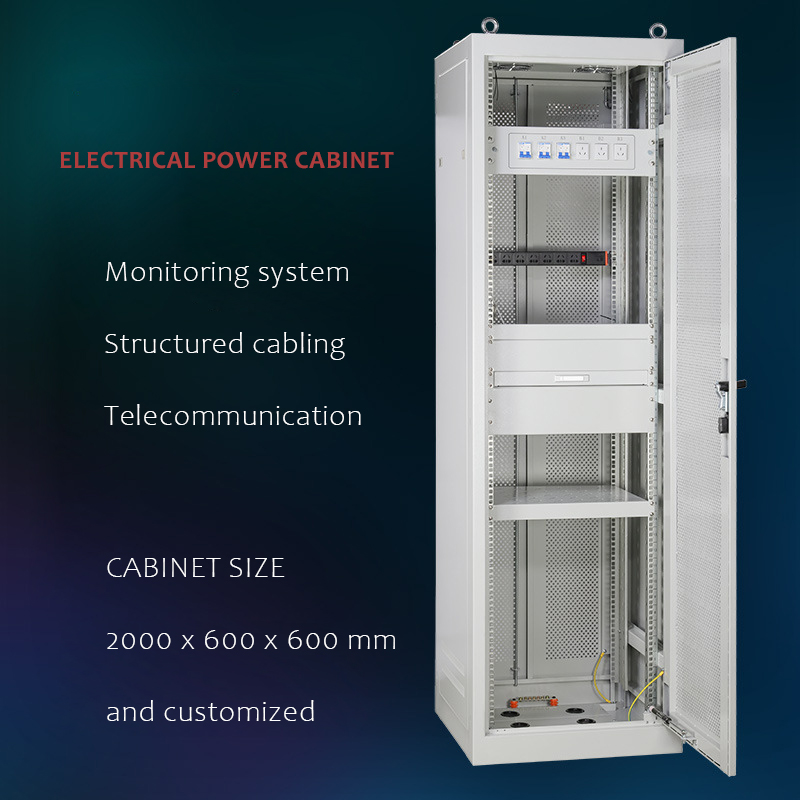

Características del gabinete de energía eléctrica.
Websitelecomms WB-ECxxxx67G es un gabinete personalizado que brinda almacenamiento, protección y administración. Está diseñado de forma óptima para montar dispositivos de distribución eléctrica, salvaguardando el contenido de elementos externos.
Este gabinete tiene una característica de distribución de energía que funciona mejor cuando la carga está dispersa y el circuito es relativamente bajo; Alternativamente, el Centro de control de motores distribuye energía eléctrica del equipo de distribución de nivel superior cuando la energía está concentrada y en múltiples bucles.
La estructura del soporte de piso de 19' tiene una capacidad de peso máxima de hasta 1200 kg; también ofrece una tasa de ventilación efectiva del 45 %.
Estructura de puertas del gabinete de distribución de energía.
El frente del mueble está equipado con una única puerta perforada (hexagonal o redonda), con cerradura con tirador abatible.
Cerradura de dos puntos fijada en puertas dobles perforadas traseras del mueble.
Los paneles laterales del gabinete son removibles y bloqueables.
Accesorios estándar del armario eléctrico.
2 o 4 ventiladores de refrigeración de CA incorporados en el techo, según la profundidad del gabinete.
4 carriles de montaje galvanizados de 19 ' de posición ajustable.
2 de diseño único Bandeja portacables vertical.
2 de estantes tratantes galvanizados.
El gabinete se apoya sobre un zócalo de 100 mm de altura.
Cable de puesta a tierra de puerta delantera y trasera.
20 juegos de tornillos enjaulados M6 adicionales.
Entrada de cables para armario de suelo
Tapa del gabinete diseñada con 8 entradas de cables de 50 mm de diámetro, cubiertas por sellos de goma.
El panel inferior del gabinete también está diseñado con otras 8 entradas de cables selladas con goma de 50 mm de diámetro.
Si es necesario, el comprador puede solicitar más diseños destacados antes de realizar el pedido.
Paquete para gabinete eléctrico
Webit sugiere utilizar la estructura ASSEMBLE para el gabinete eléctrico.
Tanto el paquete OEM como el neutral son bienvenidos.
El paquete de paletas de madera contrachapada es opcional.
Tamaño del gabinete sugerencias
El tamaño estándar se enumera a continuación, y Webitelecomms ofrece tamaños más personalizados según la solicitud del cliente.
Ancho: 600.700.800 milímetros
Profundidad: 600,800,1000,1200 milímetros
Altura: 12U, 18U, 22U, 27U, 32U, 39U, 42U, 47U
Estándar y Material:
El diseño del gabinete de datos cumple con ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PARTE1;DIN41494:PARTE7;GB/T3047.2-92 estándar y ETSI estándar.
Superficie Finalizar:
Todos los componentes metálicos pasan por un tratamiento de desengrase, ácido decapado, óxido prevención y parkerizante, puro agua limpieza, estático electricidad polvo revestimiento
Materiales y espesor
El gabinete está hecho de acero laminado en frío SPCC o acero EG.
Montaje galvanizado perfil: 2,0 mm
Componente de descanso: 1,20 mm a 1,50 mm
Gabinete Rodamiento estático capacidad:1000-1200KG
título de propiedad intelectual: IP-20 solo para interiores
Cuerpo color:RAL9004(negro);RAL7035(gris),etc.
Sugerimos comprar juntos los siguientes accesorios
PDU | PDU C13 horizontal de 8 vías 1U, con enchufe específico del país |
Paneles de conexión | Panel de conexión modular UTP Cat6 de 24 puertos |
Estantes | estante fijo o estante voladizo |
Gestores de cables | Panel de cepillo de 1U; gestión de cables de plástico |
Cajón | Cajón 2U 350mm de profundidad |
Otros | etc.. |
Características del gabinete de energía eléctrica.
Websitelecomms WB-ECxxxx67G es un gabinete personalizado que brinda almacenamiento, protección y administración. Está diseñado de forma óptima para montar dispositivos de distribución eléctrica, salvaguardando el contenido de elementos externos.
Este gabinete tiene una característica de distribución de energía que funciona mejor cuando la carga está dispersa y el circuito es relativamente bajo; Alternativamente, el Centro de control de motores distribuye energía eléctrica del equipo de distribución de nivel superior cuando la energía está concentrada y en múltiples bucles.
La estructura del soporte de piso de 19' tiene una capacidad de peso máxima de hasta 1200 kg; también ofrece una tasa de ventilación efectiva del 45 %.
Estructura de puertas del gabinete de distribución de energía.
El frente del mueble está equipado con una única puerta perforada (hexagonal o redonda), con cerradura con tirador abatible.
Cerradura de dos puntos fijada en puertas dobles perforadas traseras del mueble.
Los paneles laterales del gabinete son removibles y bloqueables.
Accesorios estándar del armario eléctrico.
2 o 4 ventiladores de refrigeración de CA incorporados en el techo, según la profundidad del gabinete.
4 carriles de montaje galvanizados de 19 ' de posición ajustable.
2 de diseño único Bandeja portacables vertical.
2 de estantes tratantes galvanizados.
El gabinete se apoya sobre un zócalo de 100 mm de altura.
Cable de puesta a tierra de puerta delantera y trasera.
20 juegos de tornillos enjaulados M6 adicionales.
Entrada de cables para armario de suelo
Tapa del gabinete diseñada con 8 entradas de cables de 50 mm de diámetro, cubiertas por sellos de goma.
El panel inferior del gabinete también está diseñado con otras 8 entradas de cables selladas con goma de 50 mm de diámetro.
Si es necesario, el comprador puede solicitar más diseños destacados antes de realizar el pedido.
Paquete para gabinete eléctrico
Webit sugiere utilizar la estructura ASSEMBLE para el gabinete eléctrico.
Tanto el paquete OEM como el neutral son bienvenidos.
El paquete de paletas de madera contrachapada es opcional.
Tamaño del gabinete sugerencias
El tamaño estándar se enumera a continuación, y Webitelecomms ofrece tamaños más personalizados según la solicitud del cliente.
Ancho: 600.700.800 milímetros
Profundidad: 600,800,1000,1200 milímetros
Altura: 12U, 18U, 22U, 27U, 32U, 39U, 42U, 47U
Estándar y Material:
El diseño del gabinete de datos cumple con ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PARTE1;DIN41494:PARTE7;GB/T3047.2-92 estándar y ETSI estándar.
Superficie Finalizar:
Todos los componentes metálicos pasan por un tratamiento de desengrase, ácido decapado, óxido prevención y parkerizante, puro agua limpieza, estático electricidad polvo revestimiento
Materiales y espesor
El gabinete está hecho de acero laminado en frío SPCC o acero EG.
Montaje galvanizado perfil: 2,0 mm
Componente de descanso: 1,20 mm a 1,50 mm
Gabinete Rodamiento estático capacidad:1000-1200KG
título de propiedad intelectual: IP-20 solo para interiores
Cuerpo color:RAL9004(negro);RAL7035(gris),etc.
Sugerimos comprar juntos los siguientes accesorios
PDU | PDU C13 horizontal de 8 vías 1U, con enchufe específico del país |
Paneles de conexión | Panel de conexión modular UTP Cat6 de 24 puertos |
Estantes | estante fijo o estante voladizo |
Gestores de cables | Panel de cepillo de 1U; gestión de cables de plástico |
Cajón | Cajón 2U 350mm de profundidad |
Otros | etc.. |
Componente
NO. | Artículo | 600 vatios | 800 vatios | Materiales | Tratamiento | Nota |
1 | Marco | 2 | 2 | Acero SPCC de 1,5 mm. | Recubierto de polvo | |
2 | Puerta principal | 1 | 1 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
3 | Panel lateral | 2 | 2 | Acero SPCC de 1,2 mm. | Recubierto de polvo | Desmontable |
4 | Puerta trasera | 2 | 2 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
5 | Cerrar | 2 | 2 | aleación de zinc | Recubierto de polvo | Bloqueo de código |
6 | cubierta superior | 1 | 1 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
7 | Unidad de ventilador | 1 | 1 | Acero SPCC de 1,2 mm. | Recubierto de polvo | |
8 | C.A admirador | 2/4 | 2/4 | ventilador ac 12038 | - | D>800,4 piezas |
9 | Pestillo de apertura rápida | 4 | 4 | ABS | Recubierto de polvo | |
10 | Cable de alimentación del ventilador | 1 | 1 | Cable de 1,5 m de longitud. | - | especificaciones del país |
11 | Panel inferior | 1 | 1 | Acero SPCC de 1,5 mm. | Recubierto de polvo | |
12 | Ángulo de montaje | 6 | 6 | Acero SPCC de 1,5 mm. | Galvanizado | H≤27U, 4 piezas |
13 | Perfil de montaje | 4 | 4 | Acero SPCC de 2,0 mm | Galvanizado | |
15 | Zócalo | 1 | 1 | Acero SPCC de 1,5 mm. | - | 100 mm de altura |
16 | tornillos adicionales | 20 | 20 | 56Mn de acero | Galvanizado |
Lista de tallas habituales
Modelo | Tamaño ( milímetros) | U | Modelo | Tamaño ( milímetros) | U |
WB-EC-661867G | 600x600x1092 | 18U | WB-EC-861867G | 800x600x1092 | 18U |
WB-EC-681867G | 600x800x1092 | WB-EC-881867G | 800x800x1092 | ||
WB-EC-662267G | 600x600x1181 | 22U | WB-EC-862267G | 800x600x1181 | 22U |
WB-EC-682267G | 600x800x1181 | WB-EC-882267G | 800x800x1181 | ||
WB-EC-602267G | 600x1000x1181 | WB-EC-802267G | 800x1000x1181 | ||
WB-EC-662767G | 600x600x1403 | 27U | WB-EC-862767G | 800x600x1403 | 27U |
WB-EC-682767G | 600x800x1403 | WB-EC-882767G | 800x800x1403 | ||
WB-EC-602767G | 600x1000x1403 | WB-EC-802767G | 800x1000x1403 | ||
WB-EC-663267G | 600x600x1625 | 32U | WB-EC-863267G | 800x600x1625 | 32U |
WB-EC-683267G | 600x800x1625 | WB-EC-883267G | 800x800x1625 | ||
WB-EC-603267G | 600x1000x1625 | WB-EC-803267G | 800x1000x1625 | ||
WB-EC-663767G | 600x600x1848 | 37U | WB-EC-863767G | 800x600x1848 | 37U |
WB-EC-683767G | 600x800x1848 | WB-EC-883767G | 800x800x1848 | ||
WB-EC-603767G | 600x1000x1848 | WB-EC-803767G | 800x1000x1848 | ||
WB-EC-664267G | 600x600x2070 | 42U | WB-EC-864267G | 800x600x2070 | 42U |
WB-EC-684267G | 600x800x2070 | WB-EC-884267G | 800x800x2070 | ||
WB-EC-604267G | 600x1000x2070 | WB-EC-804267G | 800x1000x2070 | ||
WB-EC-664767G | 600x600x2289 | 47U | WB-EC-864767G | 800x600x2289 | 47U |
WB-EC-684767G | 600x800x2289 | WB-EC-884767G | 800x800x2289 | ||
WB-EC-604767G | 600x1000x2289 | WB-EC-804767G | 800x1000x2289 |
*por encima de la altura, incluido el zócalo
