✅ La gestión de la infraestructura del centro de datos depende en gran medida de la selección de las dimensiones correctas del gabinete rack de servidores , donde el ancho estándar es de 19 pulgadas, las alturas varían de 1U a 48U (más comúnmente 42U) y las profundidades varían de 600 mm a 1200 mm para acomodar hardware informático moderno de alta densidad, configuraciones de gestión térmica y sistemas de cableado estructurado.
Sección | Resumen |
Comprensión de los conceptos básicos de las unidades de rack de servidores | Define el sistema de medición fundamental de Unidades de Rack donde una U equivale a 1,75 pulgadas, lo que facilita el dimensionamiento vertical. |
Exploración de las dimensiones del ancho del bastidor de servidores estándar | Examina el ancho de montaje estándar de la industria de 19 pulgadas versus los anchos totales de gabinetes externos como 600 mm y 800 mm. |
Desmitificando las opciones de profundidad del rack de servidores | Analiza los rangos de profundidad utilizables versus externos de 600 mm a 1200 mm necesarios para servidores de alta densidad. |
Elegir la altura adecuada del bastidor para servidores | Guía la selección de capacidad vertical, desde soportes de pared de perfil bajo hasta gabinetes masivos para centros de datos de 42U y 48U. |
Dimensiones internas y externas en la selección de bastidores | Aclara las diferencias estructurales críticas entre las dimensiones exteriores y el espacio interno utilizable real para el equipo. |
Tipos estructurales de gabinetes en rack para servidores | Compara diferentes estilos físicos, incluidos marcos abiertos, gabinetes cerrados, soportes de pared y gabinetes especializados para ambientes hostiles. |
Gestión térmica y dimensiones. | Detalla cómo el tamaño del gabinete afecta directamente las vías del flujo de aire, la contención de los pasillos fríos y calientes y la ventilación activa. |
Requisitos de espacio para la gestión de cables | Evalúa el espacio libre lateral y trasero necesario para albergar cableado denso de conexión de fibra y cobre sin doblarse. |
Preparando su infraestructura de rack de servidores para el futuro | Describe métodos de planificación de capacidad estratégica para adaptarse a la ampliación de las huellas físicas de los equipos, la refrigeración y la energía. |
Las unidades de rack de servidores representan el incremento de medición vertical estandarizado que se utiliza para determinar la capacidad de montaje del hardware de TI dentro de un gabinete de rack de servidores.
El concepto de Unidad de Rack, universalmente abreviado como U o RU, sirve como elemento fundamental de la arquitectura física del centro de datos. Establecida por Electronic Industries Alliance, esta estandarización garantiza que los componentes de hardware de fabricantes globales completamente diferentes puedan encajar perfectamente en cualquier gabinete estándar. Una sola unidad de bastidor mide exactamente 1,75 pulgadas o 44,45 milímetros de altura vertical. Al implementar infraestructura, comprender este incremento permite a los técnicos asignar con precisión las asignaciones de ranuras, evitando la interferencia física entre servidores multinodo de intercambio en caliente, paneles de conexión de alta densidad y unidades de distribución de energía dedicadas.
Al examinar un gabinete profesional, los rieles de montaje verticales presentan orificios pretaladrados agrupados en juegos de tres, lo que representa un espacio en U completo. El espacio entre estos orificios sigue un diseño geométrico estricto para alinearse con las orejas del equipo. Omitir esta medición fundamental durante las primeras fases de diseño a menudo conduce a una desalineación espacial, lo que obliga a los ingenieros a dejar costosos espacios entre las unidades de hardware, lo que en última instancia compromete la eficiencia volumétrica de toda la sala de servidores.
Para implementaciones complejas, calcular el espacio vertical total requiere analizar tanto las huellas físicas actuales como las expansiones planificadas de la línea de negocio. Los gabinetes se fabrican en configuraciones estándar que van desde pequeños marcos de servicios públicos hasta gabinetes de colocación masivos. Seleccionar la altura ideal requiere equilibrar las limitaciones físicas del edificio, como los espacios libres del techo estructural y las capacidades de carga del piso elevado, con la hoja de ruta de densidad informática a largo plazo de la empresa.
Clasificación de unidad de rack | Altura en pulgadas | Altura en milímetros | Espacio de aplicación típico |
1U | 1,75 pulgadas | 44,45 milímetros | Switches y paneles de conexión empresariales |
2U | 3,50 pulgadas | 88,90 milímetros | Matrices de almacenamiento y servidores de doble procesador |
4U | 7.00 pulgadas | 177,80 milímetros | Gabinetes Blade de alta gama y sistemas UPS |
12U | 21.00 pulgadas | 533,40 milímetros | Edge Computing y armarios para oficinas pequeñas |
24U | 42.00 pulgadas | 1066,80 milímetros | Salas de telecomunicaciones y centros minoristas de tamaño mediano |
42U | 73,50 pulgadas | 1866,90 milímetros | Filas estándar del centro de datos corporativo |
48U | 84.00 pulgadas | 2133,60 milímetros | Instalaciones de proveedores de servicios en la nube de alta densidad |

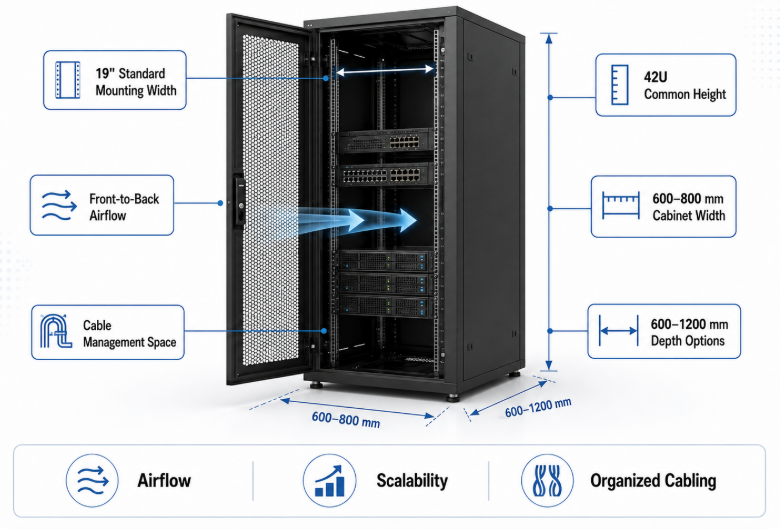

El ancho estándar del rack de servidores se refiere principalmente a la distancia de montaje horizontal de 19 pulgadas entre los rieles frontales, mientras que los anchos externos varían entre 600 mm y 800 mm para adaptarse a los requisitos de espacio físico.
Si bien la dimensión de montaje interna permanece fijada en 19 pulgadas en casi todo el hardware empresarial, el ancho exterior total de un gabinete en rack para servidores debe seleccionarse en función de las necesidades operativas específicas. La especificación de 19 pulgadas cubre la distancia física desde el centro de un orificio de montaje hasta el lado opuesto, coincidiendo con las dimensiones estándar de la placa frontal de servidores, enrutadores y equipos de energía. Sin embargo, la carcasa exterior del gabinete generalmente se fabrica en configuraciones de 600 mm u 800 mm, cada una de las cuales cumple funciones funcionales distintas dentro de un entorno de TI estructurado.
Elegir un gabinete de 600 mm de ancho es muy eficiente para filas de servidores de alta densidad donde el espacio es escaso y el hardware consiste principalmente en nodos de computación estándar montados en bastidor. Debido a que los servidores generalmente cuentan con puertos de entrada y salida orientados hacia atrás y brazos de gestión de cables integrados, no requieren un gran espacio de enrutamiento lateral. El ancho de 600 mm mantiene la implementación compacta, alineándose perfectamente con las baldosas estándar en los centros de datos modernos y maximizando la potencia informática por pie cuadrado de espacio inmobiliario.
Por el contrario, un gabinete de 800 mm de ancho proporciona un espacio adicional sustancial a ambos lados del marco de montaje interno de 19 pulgadas. Este espacio interno adicional es esencial para gabinetes de redes que albergan conmutadores centrales, fibra óptica de alta densidad y extensas conexiones de cobre. Los canales laterales permiten la instalación de administradores de cables verticales, bloques de distribución de energía de alta resistencia y carretes de almacenamiento de cables sueltos, lo que garantiza que los haces de cables masivos no bloqueen las rutas de aire de escape provenientes de la parte posterior de los equipos de TI activos.
Ancho nominal del gabinete | Ancho de montaje interno | Espacio libre para cables laterales | Implementación óptima del equipo |
600 milímetros | 19 pulgadas | Espacio libre mínimo por lado | Almacenamiento y servidores informáticos de alta densidad |
800 milímetros | 19 pulgadas | 100 mm de espacio adicional por lado | Conmutadores de red central y parches de fibra |
23 pulgadas | 23 pulgadas | Liquidación corporativa estándar | Equipos de telecomunicaciones y sistemas audiovisuales heredados |
La utilización de marcos más anchos permite a los ingenieros instalar deflectores de aire físicos que evitan que el aire frío de entrada pase por alto el chasis del servidor. Esta segregación fuerza a todos los medios de enfriamiento a través del equipo activo, eliminando los puntos calientes.
Un chasis de 800 mm permite que miles de cables de conexión pasen verticalmente por las esquinas delanteras o traseras sin derramarse en la zona de montaje del equipo. Esto mantiene las rutas de mantenimiento completamente accesibles.
El espacio lateral adicional permite el montaje de PDU inteligentes verticales redundantes y duales sin obstruir la capacidad trasera de intercambio en caliente de fuentes de alimentación de servidor, ventiladores o matrices de almacenamiento.
Las opciones de profundidad del rack de servidores definen el espacio horizontal total desde la puerta frontal hasta la puerta trasera, desde 600 mm para aplicaciones de telecomunicaciones hasta 1200 mm para nodos informáticos empresariales profundos.
Seleccionar la profundidad adecuada para un gabinete rack de servidores requiere observar de cerca tanto la huella exterior como la profundidad de montaje interna ajustable real. Los componentes de hardware requieren espacio físico no sólo para su chasis metálico sino también para las manijas delanteras, los cables de alimentación traseros, los radios de curvatura de los cables de interfaz y las zonas de escape adecuadas. Si se pide un gabinete con profundidad insuficiente, los componentes pueden presionar contra el vidrio o las puertas de acero perforadas, dañando los enlaces de datos o obstruyendo las rutas de enfriamiento esenciales.
La profundidad de los racks modernos se ha ampliado significativamente para soportar sistemas multiprocesador profundos y marcos de implementación de blades modulares. Hace una década, un marco de 1000 mm de profundidad era suficiente; sin embargo, las aplicaciones informáticas de hoy en día requieren gabinetes de 1100 mm o 1200 mm de profundidad. Estos marcos ultraprofundos ofrecen el espacio físico necesario para deslizar los rieles verticales internos hacia adentro, dejando un amplio espacio en la parte trasera para unidades de distribución de energía masivas y organización de cables verticales sin restringir el flujo de aire de escape.
Para entornos menos intensivos, las huellas menos profundas siguen siendo muy relevantes. Los conmutadores de red y los paneles de conexión suelen presentar profundidades físicas más cortas, lo que les permite operar de manera eficiente dentro de estructuras de 600 mm u 800 mm de profundidad. Cuando el espacio es limitado, los ingenieros utilizan estas configuraciones más cortas para mantener pasillos de acceso más amplios y que cumplan con los códigos entre las filas de equipos, optimizando tanto la seguridad como el uso del piso.
Profundidad del gabinete externo | Profundidad máxima de montaje | Zona de separación trasera | Coincidencia de hardware principal |
600 milímetros | 500 milímetros | 100mm | Paneles de conexión, interruptores poco profundos, audiovisuales |
800 milímetros | 700 milímetros | 100mm | Enrutadores centrales, nodos de red de nivel medio, unidades UPS |
1000 milímetros | 900 milímetros | 100mm | Servidores corporativos estándar, almacenamiento de rango medio |
1100 milímetros | 1000 milímetros | 100mm | Nodos de computación empresarial profunda, chasis Blade |
1200 milímetros | 1100 milímetros | 100mm | Arquitectura de servidor denso de próxima generación, matrices en la nube |
Elegir la altura correcta del rack de servidores requiere equilibrar los requisitos inmediatos del equipo vertical con las limitaciones del espacio físico local, utilizando selecciones estándar de configuraciones de 6U a 48U.
La altura vertical de un gabinete afecta tanto su capacidad informática total como su huella ambiental. Al planificar el diseño de una sala de servidores, la altura debe analizarse desde dos perspectivas: la cantidad total de unidades de rack disponibles para montar el hardware y la altura física externa general del marco mismo. Los centros de datos multiinquilino estándar prefieren la maximización vertical y con frecuencia optan por gabinetes de 42U, 45U o 48U para aprovechar la altura vertical y minimizar el costoso uso del espacio.
Para pequeñas empresas, sucursales o puntos de computación perimetral, los marcos industriales de tamaño completo suelen resultar poco prácticos. Estas aplicaciones funcionan mejor con opciones de tamaño mediano, como gabinetes de 12U, 18U o 24U. Estos sistemas de media altura caben fácilmente debajo de escritorios de oficina estándar, dentro de armarios de servicios públicos o en espacios comerciales reducidos, y al mismo tiempo ofrecen el perfil de montaje preciso de 19 pulgadas necesario para admitir firewalls de nivel empresarial, matrices de almacenamiento local y fuentes de alimentación de respaldo.
Al evaluar la altura, es fundamental tener en cuenta el camino físico que debe seguir el gabinete para llegar a su ubicación operativa final. Los marcos de puertas, los ascensores de servicio, los tramos bajos de plomería y las vigas estructurales pueden bloquear un gabinete alto de 48U durante la entrega. Siempre verifique que los espacios libres para el envío coincidan o excedan las dimensiones externas del marco completamente ensamblado, incluidas las ruedas de alta resistencia, las patas niveladoras o los ventiladores de refrigeración montados en la parte superior.
Clase de recinto | Clasificaciones U estándar | Altura externa promedio | Sitio de instalación ideal |
Perfil bajo | 6U, 9U, 12U | 0,3 ma 0,7 m | Soportes de pared, POS minorista, concentradores de enrutamiento perimetral |
Gabinete de tamaño mediano | 18U, 24U, 32U | 1,0 ma 1,5 m | Salas de servidores para pequeñas empresas, laboratorios remotos |
Centro de datos a gran escala | 42U, 45U, 48U | 2,0 ma 2,2 m | Centros de datos corporativos, tecnología empresarial de varias filas |
Las dimensiones internas dictan el espacio máximo disponible para montar componentes de TI, mientras que las dimensiones externas definen el espacio exterior requerido para el diseño de la sala y la planificación de la ruta de envío.
Un error común durante la construcción de centros de datos es confundir los espacios de montaje internos con las dimensiones externas del gabinete de chapa metálica. La capa exterior incluye elementos estructurales necesarios, como postes esquineros de alta resistencia, paneles laterales de doble pared, mecanismos de pestillo de puerta y cámaras de flujo de aire. En consecuencia, un gabinete con un ancho externo de 800 mm aún proporciona el ancho de montaje interno estándar de 19 pulgadas. Comprender esta diferencia evita errores de implementación cuando el equipo llega pero no puede caber debido a interferencias físicas con los miembros estructurales del marco.
La profundidad interna es altamente ajustable porque los rieles de montaje verticales están asegurados a los sistemas de rieles que se extienden a lo largo de las placas base y superior del chasis. Los técnicos pueden deslizar estos rieles hacia adelante o hacia atrás para que coincidan con los puntos de montaje precisos de los kits de rieles del servidor. Sin embargo, mover los rieles demasiado hacia adelante deja un espacio inadecuado para el espacio libre de la puerta delantera y los radios de curvatura de los cables de conexión, mientras que empujarlos demasiado hacia atrás puede pellizcar los cables de alimentación contra el panel de la puerta trasera.
Las dimensiones externas son fundamentales para gestionar la distribución del piso de la sala y los cálculos de ingeniería ambiental. El diseño de sistemas de contención de pasillos fríos y calientes requiere anchos y alturas externos exactos para garantizar un sellado adecuado contra las cámaras de techo o las cortinas de contención de vinilo. Además, las dimensiones externas se utilizan para calcular el área de contacto de la huella para la distribución del peso de la carga en el piso, lo cual es vital cuando se implementan bancos de baterías de respaldo ultrapesados o matrices de almacenamiento llenas.
Es esencial mantener un espacio mínimo de 50 mm a 75 mm entre el riel frontal interno y el revestimiento de la puerta. Esta zona de amortiguamiento protege los latiguillos de fibra óptica de alto rendimiento para que no se aplasten o excedan su radio de curvatura máximo.
El espacio entre los rieles de montaje verticales traseros y la puerta trasera debe acomodar líneas eléctricas primarias y secundarias. Esta zona garantiza que los enchufes de alimentación de alta corriente se puedan insertar de forma segura sin bloquear la ruta de intercambio en caliente de los módulos de ventilador de refrigeración internos.
El área abierta en la parte inferior del gabinete debe alinearse con los recortes de losetas de piso elevado. Esta alineación permite que las líneas de datos masivas y los látigos de energía ingresen al gabinete de manera limpia, sin rozar los bordes afilados de las láminas de metal.
Las arquitecturas de gabinetes en rack para servidores se clasifican según sus tipos de construcción física, que incluyen marcos abiertos, gabinetes cerrados, gabinetes para montaje en pared y diseños industriales especializados diseñados para proteger los activos de TI críticos de los peligros ambientales.
El entorno donde se implementa el equipo determina el estilo estructural necesario del gabinete. Para centros de datos seguros y con clima controlado, las estructuras de marco abierto que constan de dos o cuatro postes verticales de acero brindan una excelente accesibilidad estructural y un flujo de aire sin obstáculos. Sin embargo, cuando se requiere control de acceso físico, seguridad estructural y gestión térmica específica, se hacen necesarias estructuras completamente cerradas equipadas con paneles frontales, traseros y laterales con cerradura.
Para la computación de borde localizada, puntos finales de redes distribuidas o sucursales, las limitaciones de espacio a menudo requieren montar el equipo directamente en paredes o columnas estructurales. Los soportes de montaje en pared de alta resistencia y los gabinetes compactos soportan de manera segura equipos de red hasta límites de peso específicos, manteniendo el hardware crítico alejado del piso y alejado del tráfico peatonal o de daños accidentales. Al monitorear sitios remotos, elegir un gabinete en rack inteligente de 19 servidores con pantalla LCD para monitorear y controlar de forma remota proporciona un seguimiento ambiental preciso, lo que permite a los administradores monitorear los perfiles de temperatura y administrar activos remotos a través de una interfaz digital centralizada.
Al implementar equipos fuera de los edificios de centros de datos estructurados, el hardware debe estar protegido de la lluvia, el polvo arrastrado por el viento y los cambios extremos de temperatura. Para estos entornos, un gabinete exterior de acero inoxidable resistente al agua IP55 brinda protección ambiental de alta resistencia, evitando el ingreso de humedad y utilizando sellos climáticos de grado industrial para garantizar un tiempo de actividad continuo para configuraciones remotas de telecomunicaciones o sistemas de monitoreo perimetral.
Clasificación del gabinete | Nivel de acceso físico | Clasificación de protección | Mejor sitio de implementación |
Bastidores de postes de marco abierto | Acceso sin restricciones | Ninguno | Salas de centro de datos seguras y cerradas |
Cerramientos Cerrados Perforados | Puertas cerradas con llave | Estándar IP20 | Salas de servidores empresariales, instalaciones de colocación |
Unidades selladas con clima controlado | Entrada de junta sellada | IP54/NEMA 12 | Pisos de fábricas, almacenes con mucho polvo |
Cerramientos exteriores resistentes a la intemperie | Cerrojos multipunto | IP55 a IP66 | Monopolos de telecomunicaciones, tránsito remoto |
La eficiencia de la gestión térmica depende directamente de la selección de un tamaño de gabinete que proporcione el espacio interno adecuado para una distribución adecuada del flujo de aire, evitando que el aire caliente de escape recircule hacia las zonas de entrada frías.
A medida que los procesadores modernos se calientan más, la relación entre las dimensiones del gabinete y la gestión térmica se vuelve crítica. Si un gabinete está demasiado lleno de equipos y carece de profundidad o ancho suficiente, se bloquean los caminos naturales para la disipación de calor. Los diseños modernos de gestión térmica utilizan un modelo de flujo de aire de adelante hacia atrás, extrayendo aire frío del pasillo delantero, empujándolo a través del chasis y expulsándolo por la parte trasera. Cualquier restricción física a lo largo de esta ruta aumenta la carga térmica, lo que provoca una limitación interna de los componentes o fallas prematuras del hardware.
El uso de paneles ciegos es una forma muy eficaz de optimizar el flujo de aire del gabinete. Estas láminas sin ventilación se instalan en unidades de rack vacías para bloquear espacios abiertos, forzando el aire frío a través del equipo activo en lugar de dejarlo deslizarse perezosamente hacia la cámara de escape trasera. Además, seleccionar un gabinete con profundidad adicional proporciona una zona de amortiguación incorporada en la parte posterior, lo que permite que el aire caliente se expanda y suba limpiamente hacia las cámaras de retorno superiores sin crear contrapresión contra los ventiladores de extracción del servidor.
En configuraciones de alta densidad, la convección pasiva a menudo necesita el apoyo de accesorios de refrigeración activa. Se pueden integrar bandejas de ventilador montadas en la parte superior, rejillas de ventilación inferiores y unidades de extracción inteligentes en la estructura del gabinete para impulsar activamente el aire a través del sistema. La gestión adecuada de estas rutas de flujo de aire permite que los centros de datos funcionen en entornos operativos ambientales más altos, lo que reduce las métricas generales de efectividad del uso de energía (PUE) y las facturas de energía de las instalaciones.
Variable de flujo de aire | Impacto en el desempeño del gabinete | Componente de remediación |
Recirculación de aire caliente | Crea bucles térmicos internos, elevando las temperaturas de entrada. | Instale paneles ciegos sólidos en ranuras en U abiertas |
Contrapresión del aire de escape | Ejerce presión sobre los ventiladores del servidor y reduce la eficiencia de la refrigeración. | Extienda los rieles de montaje internos hacia adelante para un espacio de trabajo trasero profundo |
Pérdidas de flujo de aire de derivación | Desvía el aire frío alrededor del equipo, desperdiciando energía de refrigeración. | Implemente presas de aire laterales verticales dentro de marcos de 800 mm de ancho |
Mejores prácticas de gestión térmica: Mantenga siempre un límite térmico de adelante hacia atrás mediante el uso de presas de aire laterales y paneles ciegos. Nunca mezcle equipos de enfriamiento de adelante hacia atrás con equipos de respiración de lado a lado en la misma pila vertical sin usar cubiertas de desviación de aire para corregir las rutas de flujo.
Los requisitos de espacio para la gestión de cables dictan los espacios internos necesarios para enrutar líneas de datos de red masivas y fuentes de alimentación principales sin restringir el acceso a los equipos ni bloquear las rutas de escape.
Las modernas matrices informáticas de alta densidad requieren una amplia conectividad, lo que significa que un solo gabinete de 42U puede albergar cientos de líneas de red activas y fuentes de alimentación. Sin un espacio vertical y horizontal adecuado integrado en las dimensiones del gabinete, este cableado puede convertirse rápidamente en un desorden incontrolable, obstruyendo el flujo de aire y complicando el mantenimiento. Al planificar implementaciones de infraestructura, priorizar canales de cableado vertical dedicados es esencial para la salud operativa a largo plazo.
La elección de una caja de 800 mm de ancho proporciona una ventaja significativa para la gestión de cables complejos. El ancho adicional crea caminos dedicados a ambos lados de la pila central de equipos de 19 pulgadas. Estos espacios pueden equiparse con administradores verticales de alta capacidad, anillos en D y bridas de tela con gancho y bucle, lo que permite a los técnicos organizar ordenadamente gruesos haces de cables de conexión de cobre o fibra sensible muy lejos del chasis del equipo.
Además, se deben instalar elementos de gestión horizontal adecuados a intervalos regulares entre los interruptores activos y los paneles de conexión. Estos componentes proporcionan puntos de entrada y salida limpios para el cableado, evitando la tensión en los delicados puertos de conexión. La organización limpia de los cables garantiza que los nodos de servidores individuales puedan deslizarse completamente sobre sus rieles de montaje telescópicos para realizar mantenimiento sin desconectar las redes de producción activas adyacentes.
Categoría de especificación de cable | Diámetro exterior nominal | Radio de curvatura mínimo seguro | Componente de gestión ideal |
Cobre UTP Categoría 6A | 7,5 milímetros | 30,0 milímetros | Conductos verticales anchos para los dedos |
Parche de fibra OS2 monomodo | 2,0 milímetros | 30,0 milímetros | Bandejas de plástico ranuradas con clips radiales |
Látigo de PDU trifásico 32A | 18,5 milímetros | 74,0 milímetros | Escaleras de cable con base de servicio pesado |
La infraestructura de rack de servidores preparada para el futuro requiere seleccionar dimensiones de gabinete y capacidades de carga sobreespecificadas durante la implementación inicial para adaptarse perfectamente a las necesidades de computación, energía y almacenamiento de próxima generación.
Los ciclos tecnológicos avanzan rápidamente, lo que significa que la infraestructura implementada hoy debe permanecer funcional a través de múltiples generaciones de actualizaciones de hardware de TI. La elección de gabinetes de tamaño mínimo para ahorrar costos iniciales a menudo resulta contraproducente cuando los servidores de reemplazo más nuevos, más profundos o que funcionan a mayor temperatura no caben en los marcos existentes. Al invertir en recintos más profundos, más anchos y más altos desde el principio, las empresas garantizan que su infraestructura física siga siendo adaptable y relevante a lo largo del tiempo.
Al planificar la densidad a largo plazo, la capacidad de peso es tan crítica como el tamaño físico. Las clasificaciones de carga estática definen cuánto peso total del equipo puede soportar de forma segura el marco de acero estructural de un gabinete cuando está estacionado sobre patas niveladoras. Las configuraciones modernas de alta densidad llenas de conjuntos de cuchillas profundas y fuentes de alimentación ininterrumpida pesadas pueden pesar fácilmente más de 1300 kilogramos, lo que requiere una construcción de acero de alta resistencia y postes esquineros reforzados para evitar la torsión o el colapso de la estructura.
Por último, las placas de entrada superior e inferior del armario deben tener zonas perforadas grandes y adaptables. A medida que las arquitecturas de red cambian hacia fibras ópticas de mayor ancho de banda y mayores entradas de energía, el volumen de cables entrantes cambia significativamente. Tener puertos de entrada grandes y sellados con cepillo permite a los técnicos extraer nuevas líneas y actualizar los sistemas de suministro de energía fácilmente, sin exponer el equipo interno a condiciones ambientales polvorientas.
Seleccione siempre una profundidad de gabinete que supere el componente de hardware planificado más profundo en al menos 150 mm. Este espacio adicional proporciona el espacio trasero necesario para bloques de distribución de energía de alta capacidad y paquetes de gestión de cables organizados.
Elija marcos estructurales que ofrezcan una clasificación de carga estática al menos un 25 % más alta que sus cálculos de implementación inmediata. Este búfer de seguridad se adapta fácilmente a futuras matrices de almacenamiento de alta densidad o actualizaciones de baterías de respaldo.
Asegúrese de que el diseño incluya vías de montaje verticales dobles en lados opuestos del marco trasero. Esta separación aísla las líneas de datos de bajo voltaje de los cables de alimentación primaria, evitando interferencias electromagnéticas y manteniendo el lugar de trabajo organizado.
