WB-PC-32
Webitelecomms

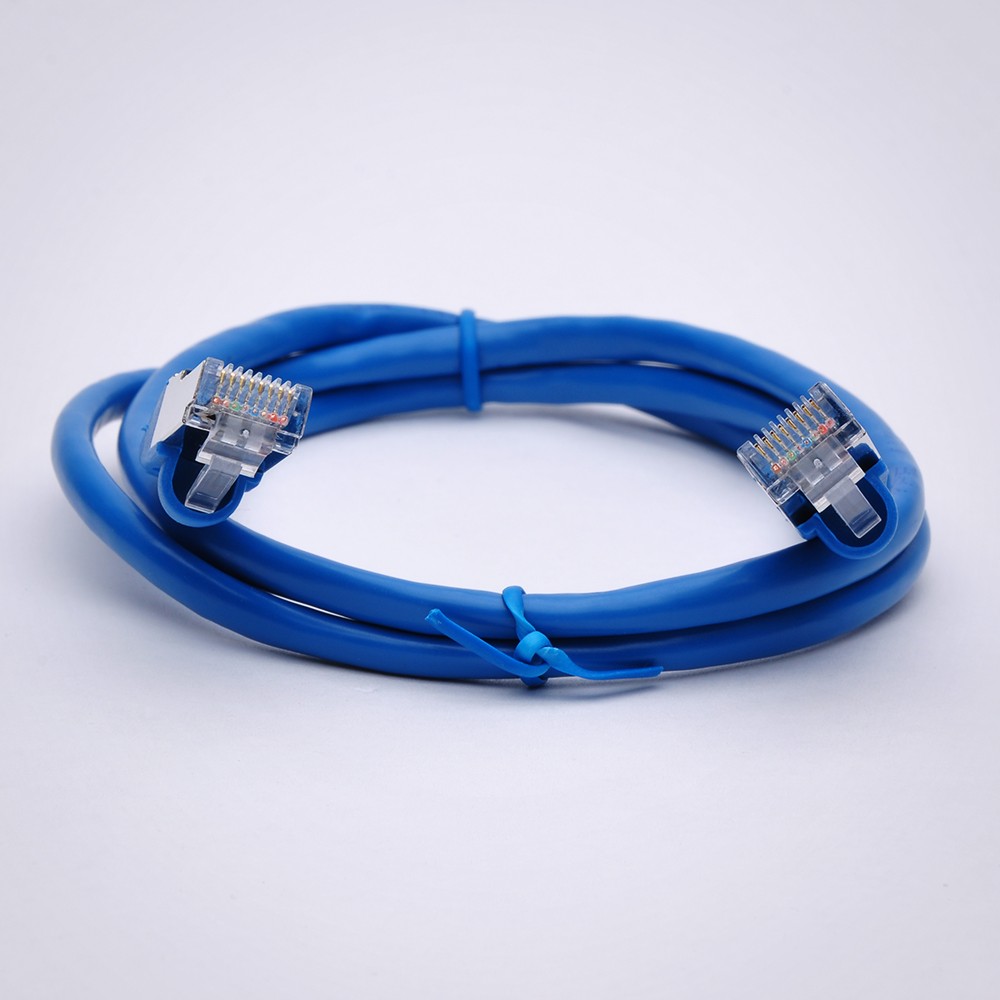

Cable de conexión de red Ethernet blindado (FTP) Cat5e
Conductores: cobre desnudo trenzado 24AWG o 26AWG o 28AWG.
Aislamiento: poliolefina
Código de colores:
par 1: azul, blanco/azul
par2: naranja, blanco/naranja
par3: Verde, blanco/Verde
par4: Marrón, blanco/marrón
Ripcord: debajo de la chaqueta
Chaqueta: pvc o LSZH
Estándares: UL444/CSA-C22.2 No 214, Tipo CM EIA/TIA-568A y EIA/TIA-568B.2, Cable horizontal
Aplicaciones: internet, computadora
UTP: cable sin pantalla
STP: cable de red de blindaje único, cinta Mylar, cinta de aluminio-mylar y cable de drenaje
SFTP: Cable de doble blindaje, cinta Mylar, cinta de aluminio-Mylar y alambre de drenaje y trenza de cobre desnudo o estañado
Especificación detallada del conector del cable de red:
RJ45 8P8C tipo níquel
RJ45 8P8C tipo dorado
Imagen
| ANSI/TIA/EIA-568-C.2 | T568A y T568B |
| ISO/CEI 11801 | Asignación de conductor/par de 8 posiciones (1-2/3-6/4-5/7-8) |
| Identificación de pareja | Par1= Azul/Blanco Par2= Naranja/Blanco Par3= Verde/Blanco Par4= Marrón/Blanco |
| Constructor de cordaje | 4 pares, 7 hilos, 26 AWG, UTP |
| Tipo de cable de cordaje | Cable de conexión FTP Cat.5e |
| Diámetro exterior del cable | 5,3 mm ± 0,2 mm |
| Tipo de enchufe | Enchufe modular blindado RJ45 8P8C |
| Carcasa del enchufe | Policarbonato retardante de llama 94V-0/1/2 listado por UL |
| Cuchillas IDC | Bronce fosforado, chapado en oro de más de 100 μin de níquel en el área de contacto. |
