¿Alguna vez se preguntó si puede conectar una PDU en un UPS? Es una pregunta común en ella. Comprender cómo funcionan los sistemas PDU y UPS juntos es clave para los centros de datos y las salas de servidores. En este artículo, exploraremos si es seguro y práctico conectar una PDU en un UPS.
Definición: Una unidad de distribución de energía (PDU) es un dispositivo utilizado para distribuir energía eléctrica a múltiples dispositivos desde una sola fuente.
Importancia en la distribución de energía: las PDU son cruciales para administrar y distribuir la potencia de manera eficiente dentro de los entornos de TI. Ayudan a garantizar que el equipo obtenga la potencia necesaria y evite las sobrecargas al ofrecer diferentes opciones de salida, como las estándar y las de alta americana. Las PDU también pueden monitorear el uso de energía, proporcionando datos de carga en tiempo real para evitar excursiones de sobrecarga y garantizar que los equipos permanezcan encendidos durante los períodos de alta demanda.

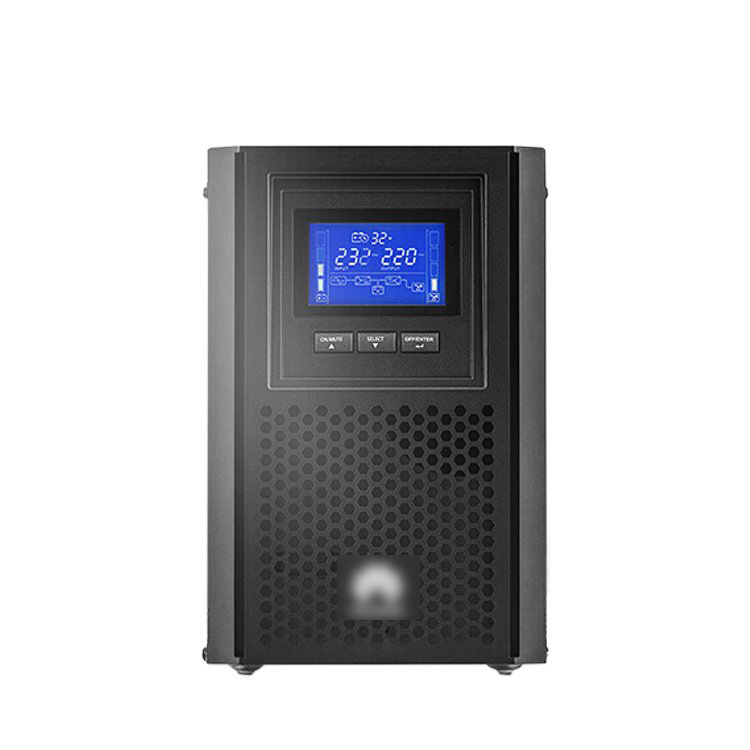

Definición: A UPS, o una fuente de alimentación ininterrumpida, es un sistema de energía de respaldo diseñado para proporcionar electricidad durante los cortes de energía.
Papel en la prevención de las interrupciones de potencia: el UPS protege los dispositivos críticos al suministrar la potencia de respaldo cuando la fuente principal de energía falla. También condiciona la potencia entrante, filtrando picos y sobretensiones que podrían dañar el equipo sensible. Esto garantiza una operación continua para dispositivos vitales, evitando el tiempo de inactividad y la pérdida de datos en entornos de misión crítica como los centros de datos.
Sí, puede conectar una PDU en un UPS, pero se deben considerar ciertos factores para garantizar que la configuración funcione de manera eficiente.
El UPS actúa como la fuente de energía principal. Alimenta la PDU, que luego distribuye energía a los dispositivos conectados a ella. Esta configuración ayuda a administrar la distribución de energía mientras mantiene los dispositivos protegidos durante los cortes de energía.
Capacidad de UPS y potencia de salida: asegúrese de que UPS pueda manejar la carga de energía total de la PDU y los dispositivos conectados. Si el UPS no puede proporcionar suficiente potencia, podría provocar sobrecargas o copias de seguridad inadecuadas durante una interrupción.
Compatibilidad de amperaje y voltaje de PDU: verifique las clasificaciones de amperaje y voltaje tanto del UPS como de la PDU. Deben coincidir para evitar daños potenciales o una distribución de energía ineficiente.
Tipos de dispositivos conectados: los dispositivos conectados a la PDU no deben exceder la capacidad de la PDU. Asegúrese de que las necesidades de energía de cada dispositivo se alineen con lo que la PDU y UPS pueden proporcionar.
Ejemplo de configuración de potencia para PDU y UPS:
| Tipo dispositivo | de | Clasificación de amperaje PDU |
|---|---|---|
| Servidores pequeños | 10A | 1000VA |
| Equipo de redes | 5A | 500VA |
| Matrices de almacenamiento | 20A | 2000VA |
El uso de una unidad de distribución de energía (PDU) con una fuente de alimentación ininterrumpida (UPS) puede mejorar la eficiencia y la confiabilidad de su configuración de energía. He aquí por qué tiene sentido:
Cuando conecte una PDU a su UPS, puede ampliar la cantidad de dispositivos que puede alimentar. Las unidades UPS generalmente tienen un número limitado de puntos de venta, a menudo lo suficiente para equipos críticos. Una PDU aumenta el número de puntos de venta disponibles, lo que le permite alimentar múltiples dispositivos sin sobrecargar el UPS.
Una PDU lo ayuda a organizar conexiones de alimentación, reduciendo el desorden del cable. En lugar de tener múltiples tiras de potencia o cables enredados alrededor de su equipo, una PDU proporciona una solución centralizada. Esto facilita la gestión de los cables, mejorando el flujo de aire y reduciendo el riesgo de sobrecalentamiento.
Al usar una PDU, se asegura de que sus dispositivos reciban energía de manera segura y eficiente. Muchas PDU tienen disyuntores incorporados para proteger su equipo de sobretensiones y sobrecargas. Esto puede evitar daños a la electrónica sensible y evitar el tiempo de inactividad innecesario.
Las PDU, especialmente modelos medidos y conmutados, permiten monitoreo y control remotos de dispositivos conectados. Con características como SNMP o interfaces web, puede verificar el consumo de energía en tiempo real y hacer ajustes desde cualquier lugar. Si es necesario, puede activar o apagar las salidas de forma remota, evitando que la necesidad de acceder físicamente al equipo.
Asegúrese de que UPS pueda manejar la carga de la PDU y los dispositivos conectados:
antes de conectar la PDU, confirme que el UPS tiene suficiente capacidad para manejar la carga de energía desde la PDU y los dispositivos conectados a ella. Si la potencia total excede la capacidad del UPS, puede provocar fallas o daños en la energía.
Especificaciones de UPS y PDU:
siempre verifique las clasificaciones de AMP y la compatibilidad de voltaje entre UPS y PDU. Las PDU generalmente tienen múltiples salidas, cada una de las cuales admite un amperaje específico, por lo que asegúrese de que el UPS pueda proporcionar suficiente energía para admitir todos los equipos conectados sin exceder la clasificación de potencia.
El riesgo de sobrecarga:
sobrecargar el UPS o PDU es uno de los principales riesgos. Puede suceder cuando se conectan demasiados dispositivos a la PDU, atrayendo más potencia de la que puede manejar UPS. Esto conduce a un sobrecalentamiento, posibles paradas o en casos severos, falla completa del equipo.
Si la potencia extraída del UPS excede su capacidad nominal, podría dar lugar a que el UPS se apague o funcione mal. Además, es posible que la PDU no pueda distribuir la energía correctamente, y los dispositivos conectados podrían sufrir pérdida de energía, causando la corrupción de datos o daños en el hardware. Exceder las clasificaciones también puede dañar los componentes internos tanto en UPS como en PDU, acortando su vida útil. Por lo tanto, es esencial garantizar que la potencia total y el amperaje no excedan las especificaciones descritas para ambos dispositivos.
Cuando una unidad de distribución de energía (PDU) está conectada a una fuente de alimentación ininterrumpida (UPS), proporciona varias ventajas clave para la gestión de energía, asegurando un rendimiento confiable durante las interrupciones de energía y el uso eficiente de los recursos eléctricos.
| Capacidad | Requerido |
|---|---|
| Fuente de alimentación redundante | Asegura una potencia ininterrumpida a los dispositivos durante las interrupciones |
| Medida | Permite el monitoreo del consumo de energía en los dispositivos |
| Mando a distancia | Habilita el cambio remoto de salidas para una mejor gestión de energía |
| Protección contra el aumento | Protege los dispositivos de sobretensiones de energía y picos de voltaje |
| Utilización óptima del equipo | Distribuye la energía uniformemente para evitar sobrecargar |
Si su configuración involucra múltiples dispositivos que requieren energía de respaldo o protección contra sobretensiones, una PDU es esencial. Le permite distribuir la potencia de manera eficiente y garantiza que cada dispositivo tenga suficientes salidas para conectarse de manera segura. Por ejemplo, si administra varios servidores o equipos de red, PDU proporciona una forma de mantener todo alimentado sin sobrecargar el UPS. Las PDU también pueden brindarle características como control remoto de enchufes individuales, monitoreo de carga y protección contra sobretensiones, que son útiles para sistemas más grandes.
En configuraciones más pequeñas, una PDU podría no ser necesaria. Si su UPS tiene suficientes salidas para manejar todos los dispositivos conectados, puede enchufarlos directamente sin la necesidad de una PDU. Este suele ser el caso cuando solo tiene unos pocos dispositivos que no requieren una gestión de energía compleja. En tales casos, el uso de los puntos de venta incorporados de su UPS debería ser suficiente, reduciendo los costos y la complejidad.
Si está considerando formas alternativas de alimentar su equipo, las tiras de energía pueden ser una opción viable. Sin embargo, no proporcionan protección contra sobretensiones o potencia de respaldo como una PDU. También puede conectar dispositivos directamente a su UPS, siempre que el UPS tenga suficientes salidas respaldadas por batería. Sin embargo, tenga cuidado, ya que conectar demasiados dispositivos puede sobrecargar el UPS y comprometer la copia de seguridad de potencia. En estos casos, las PDU son una opción más segura y organizada para administrar la distribución de energía en múltiples dispositivos.
Hacer coincidir la salida de UPS con la entrada de PDU
El primer paso es garantizar que la PDU pueda manejar la potencia de salida del UPS. Compruebe si la PDU admite el mismo voltaje y amperaje que la salida del UPS. Los requisitos de energía pueden variar según el equipo que planea conectarse, por lo que coincidir con las clasificaciones es crucial para evitar sobrecargar.
Comprensión de las PDU de amperaje, voltaje y potencia
Las PDU tienen clasificaciones de amperaje y voltaje específicas. Asegúrese de que la calificación de amperaje de su PDU sea suficiente para las necesidades de energía del UPS. Una PDU con un amperaje más alto puede admitir múltiples dispositivos, pero debe asegurarse de que el voltaje se alinee con su equipo para evitar problemas de fuente de alimentación.
PDU básicas
Estas proporcionan solo la función de distribución de potencia. Si no necesita características adicionales como monitoreo remoto o protección contra sobretensiones, una PDU básica puede ser suficiente.
PDU medidas
Estas PDU le permiten monitorear el uso de potencia de cada toma de corriente. Esto puede ser útil para rastrear el consumo de energía y evitar sobrecargas.
PDU conmutadas
Estas ofrecen características avanzadas como control remoto de enchufes individuales, lo que le permite activar o desactivar los dispositivos. Esto es especialmente útil en los centros de datos y para la gestión de equipos críticos.
Para equipos de TI estándar, una PDU con puntos de venta C13/C14 podría ser suficiente.
Para equipos más pesados, es posible que necesite una PDU con enchufes de mayor calificación, como C19/C20, o una combinación de diferentes tipos de salida.
Monitoreo remoto
Capacidades de monitoreo remoto, especialmente en PDU medidas o conmutadas, le permite realizar un seguimiento del uso de energía y evitar sobrecargas de cualquier lugar.
Protección contra sobretensiones
La protección contra el aumento es fundamental para salvaguardar su equipo de las picos de energía. Algunas PDU ofrecen esta característica para evitar daños causados por fluctuaciones de voltaje.
El equilibrio de carga
de las PDU con equilibrio de carga puede distribuir uniformemente la potencia en múltiples salidas, lo que ayuda a optimizar el uso de energía y reducir el riesgo de sobrecargar una salida específica.
Uno de los mayores errores es subestimar las necesidades de energía de su equipo. La sobrecarga de UPS conectando demasiados dispositivos puede conducir a un bajo rendimiento o incluso una falla. Cada UPS tiene una capacidad de potencia específica, y exceder este límite puede hacer que se sobrecaliente o se apague. Asegúrese de calcular la potencia total de los dispositivos conectados a la PDU, asegurando que no exceda la salida máxima del UPS.
Consejo : siempre verifique la calificación de energía de los UPS (en vatios o VA) antes de agregar nuevos dispositivos a la PDU.
No todas las PDU son creadas iguales. Al seleccionar una PDU para su UPS, es crucial coincidir con los requisitos de amperaje y voltaje. Una PDU no coincidente puede causar fallas del sistema o una distribución de energía ineficiente. Por ejemplo, si la PDU tiene una clasificación de amperaje más baja de lo que el UPS puede suministrar, puede causar sobrecalentamiento o daños a ambas unidades. Siempre verifique que la PDU admite el mismo voltaje y amperaje que la salida del UPS.
| Functo | de | beneficio |
|---|---|---|
| PDU básico | 120V o 240V | 15A-20A |
| PDU mediante | 120V o 240V | 20A-30A |
| PDU de doble circuito | 120V o 240V | 30A-40A |
Otro error frecuente es la mala gestión de cables. Los cables que están enredados o asegurados incorrectamente pueden conducir a desconexiones accidentales, sobrecalentamiento o incluso incendios. Para evitar esto, asegúrese de que todos los cables estén perfectamente organizados y que la PDU esté de forma segura con el UPS. Use lazos de cable, las pistas de rodadura o las bandejas de gestión de cable para mantener todo en su lugar. La gestión adecuada del cable no solo ayuda a mantener la seguridad, sino que también mejora el flujo de aire, reduciendo el riesgo de sobrecalentamiento.
Consejo : etiqueta cables y salidas para facilitar la resolución de problemas.
Puede conectar una PDU en un UPS, pero depende de su configuración y necesidades.
Al elegir la PDU adecuada, considere los requisitos de energía, la compatibilidad y la gestión adecuada de los cables. Un sistema bien combinado mejora la eficiencia y la seguridad.
La optimización de su infraestructura de distribución de energía garantiza una operación confiable y previene las fallas del sistema.
R : No todas las PDU son compatibles con cada UPS. Asegúrese de que la PDU coincida con el voltaje de UPS y las clasificaciones de amperaje.
R : La sobrecarga de un UPS con demasiados dispositivos puede causar sobrecalentamiento, rendimiento reducido o apagado.
R : No, una PDU no siempre es necesaria, pero ayuda a organizar y administrar la distribución de energía, especialmente en grandes configuraciones.
R : Elija una PDU que coincida con la capacidad de potencia, el voltaje y el amperaje de su UPS. Asegúrese de que se ajuste a las necesidades de su equipo.
R : Sí, las PDU, especialmente los modelos de doble circuito, son ideales para servidores con fuentes de alimentación redundantes, que proporcionan fuentes de energía independientes.
