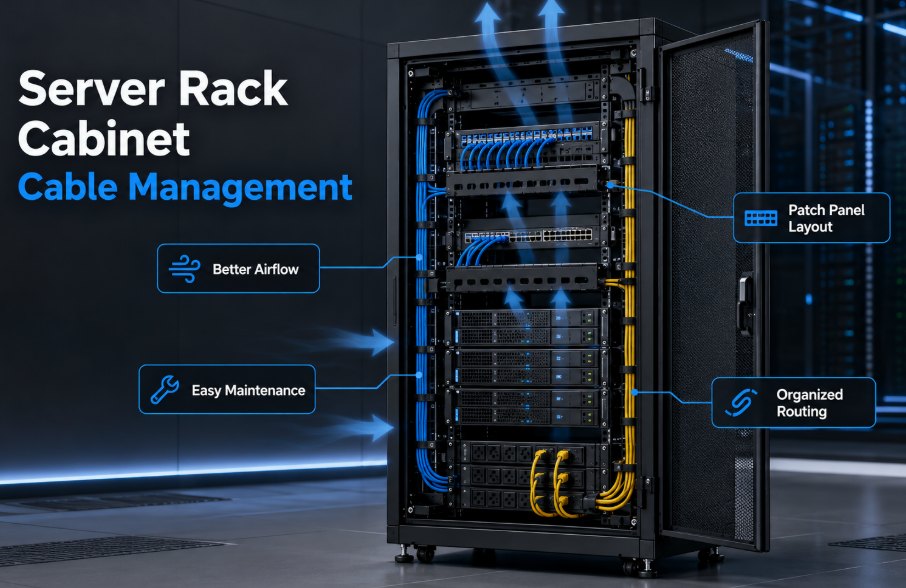

✅ Sí, la administración de cables es absolutamente crítica para los racks de servidores, ya que afecta directamente el flujo de aire del sistema, la eficiencia de enfriamiento, la accesibilidad del equipo, la velocidad de mantenimiento, la longevidad del hardware y la confiabilidad general de la red dentro de una configuración de gabinete en rack para servidores profesional.
¿Cuáles son los beneficios de la gestión de cables?
¿Cómo se organizan los cables en un rack de servidores?
¿Qué equipo se puede utilizar para la gestión de cables?
¿Necesita accesorios para la gestión de cables?
Preguntas frecuentes: gestión de cables
La gestión adecuada de cables dentro de un gabinete en rack para servidores garantiza el máximo tiempo de actividad operativa, un rendimiento térmico optimizado, tiempos de resolución de problemas drásticamente reducidos, seguridad física mejorada y una arquitectura escalable que se adapta a futuras expansiones de hardware sin interrupciones sistémicas.
Cuando se agrupan varios conmutadores de red, unidades de distribución de energía y servidores empresariales en un entorno de alta densidad, se genera una inmensa energía térmica. Los cables de datos no administrados dentro de un gabinete en rack para servidores bloquean las vías de escape e impiden la circulación continua de aire frío. Al organizar cada línea dentro del gabinete en rack para servidores, elimina los bloqueos estructurales. Esto permite que los ventiladores de refrigeración impulsen el aire suavemente a través del chasis del gabinete en rack para servidores, eliminando puntos calientes peligrosos que degradan los componentes electrónicos. La selección de un gabinete en rack para servidores bien ventilado maximiza aún más esta eficiencia térmica.
En un entorno de datos desordenado, identificar un único cable de conexión defectuoso dentro de un gabinete en rack para servidores puede llevar horas de seguimiento a través de un enredado nido de cobre. El etiquetado y enrutamiento sistemáticos dentro del gabinete en rack para servidores permiten a los técnicos de red aislar, quitar y reemplazar conexiones en segundos. Esta rápida intervención dentro del gabinete en rack para servidores mantiene alta la disponibilidad del sistema y evita desconexiones accidentales de circuitos activos vecinos durante los ciclos de mantenimiento de rutina. La gestión adecuada de su gabinete en rack para servidores elimina estos riesgos operativos.
Los cables de cobre y fibra óptica tienen tolerancias mecánicas estrictas en cuanto al radio de curvatura y la tensión del peso. Si no se soportan dentro de un gabinete en rack para servidores, los paquetes pesados ejercen una inmensa fuerza hacia abajo en los puertos RJ45 o LC individuales, lo que provoca microfracturas en los núcleos de cobre o atenuación de la señal en las fibras de vidrio. La utilización de vías estructurales dentro del gabinete en rack para servidores garantiza que ningún cable esté sujeto a un estrés físico excesivo, lo que mantiene una transmisión de datos impecable a alta velocidad a través de la red. De este modo, se preserva la integridad física del Gabinete Rack de Servidores.
Las operaciones empresariales modernas requieren un estricto cumplimiento de los estándares internacionales de cableado estructural en cada implementación de gabinete en rack para servidores. Una infraestructura bien organizada dentro del Gabinete Rack de Servidores refleja absoluta profesionalidad, pasando inspecciones de seguridad y requisitos de auditoría sin esfuerzo. Transforma la sala física de servidores en un activo fácilmente manejable, lo que convierte al gabinete en rack para servidores en un modelo de ingeniería arquitectónica limpia que infunde confianza tanto en las partes interesadas como en los expertos técnicos visitantes.
Condición del cableado | Eficiencia del flujo de aire en el gabinete en rack de servidores | Riesgo promedio de tiempo de inactividad | Vida útil de los componentes | Tasa de interferencia |
Enredo no administrado | Reducido en un 45 por ciento | Alto riesgo operativo | Significativamente acortado | Charla cruzada elevada |
Organización estándar | Mejorado en un 80 por ciento | Bajo riesgo operativo | Vida de fabricación óptima | Interferencia mínima |
Estructurado de alta densidad | Optimizado al 100 por ciento | Riesgo operativo mínimo | Longevidad máxima esperada | Interferencia cero trazable |
Consejo de optimización del mantenimiento: Mantenga siempre un espacio libre mínimo de dos pulgadas entre los cables de distribución de energía de alto voltaje y las líneas de datos de cobre de bajo voltaje dentro de su gabinete en rack para servidores. Esta separación física evita que la interferencia electromagnética degrade el rendimiento de la red y, al mismo tiempo, mejora drásticamente la seguridad estructural contra incendios dentro del sistema de gabinete en rack para servidores cerrado. |
La organización de un gabinete en rack para servidores requiere documentación precisa, clasificación sistemática de las líneas de alimentación y datos, estricto cumplimiento de las especificaciones de radio de curvatura, protocolos de etiquetado claros y enrutamiento estratégico a través de vías de contención verticales y horizontales dedicadas.
Antes de pasar un solo cable de conexión a través de su gabinete en rack para servidores, debe diseñar un mapa estructural completo del diseño. Esto implica auditar cada servidor, conmutador y panel de conexiones dentro del gabinete en rack de servidores para determinar la longitud exacta de los cables de conexión necesarios. La planificación previa de su gabinete en rack para servidores elimina la holgura adicional que crea un desorden físico innecesario dentro de la sección posterior del gabinete.
Los cables de alimentación de alta capacidad generan campos electromagnéticos localizados que inducen ruido electrónico en las líneas de datos de cobre adyacentes dentro de un gabinete en rack para servidores. Para mantener un alto rendimiento, coloque todos los cables de alimentación a lo largo de un lado del gabinete del gabinete en rack para servidores y todos los enlaces Ethernet o de fibra a lo largo del lado opuesto del gabinete en rack para servidores. Esta división espacial dentro del Gabinete Rack para Servidores garantiza una claridad absoluta de la señal y protege las delicadas comunicaciones digitales.
Asigne colores distintos a funciones de red específicas dentro del gabinete en rack para servidores, como azul para redes de área local, amarillo para redes de área de almacenamiento y rojo para canales de enlace ascendente críticos. Cada línea dentro del gabinete en rack para servidores debe recibir una etiqueta legible en ambos puntos finales de terminación, especificando la posición exacta de la unidad en rack del gabinete en rack para servidores, la identificación del dispositivo y la ubicación del puerto para garantizar una identificación instantánea durante la resolución de problemas de emergencia.
Agrupe sus cables de conexión en paquetes lógicos y compactos a medida que salen de los conmutadores de red dentro del gabinete en rack para servidores. Asegure estos grupos utilizando sujetadores que no aplasten, guiándolos directamente hacia los canales de enrutamiento verticales del gabinete en rack para servidores. Nunca permita que las líneas cuelguen sueltas sobre las caras abiertas del equipo del gabinete en rack para servidores, ya que esto bloquea completamente el acceso visual a las luces indicadoras de estado y restringe el reemplazo necesario del hardware de intercambio en caliente.
Etapa de flujo de trabajo | Objetivos principales del gabinete en rack de servidores | Requisitos de los componentes | Resultados esperados |
Mapeo inicial | Documente todas las conexiones y calcule longitudes precisas | Diseños y esquemas estructurales. | Prevención de acumulaciones excesivas de cables flojos |
Fase de aislamiento | Separe la distribución de energía de las líneas de datos. | Rutas de enrutamiento dedicadas | Elimina el ruido de interferencia electromagnética. |
Estrategia de color | Implemente colores específicos para varias subcapas de red | Latiguillos multicolores | Reducción drástica de los plazos de diagnóstico |
Ejecución de agrupación | Caminos seguros a lo largo de un marco de soporte vertical funcional | Correas flexibles que no dañan | Acceso sin obstáculos a las caras del equipo. |
La implementación de redes de alta densidad depende de hardware estructural de alta resistencia, incluidos administradores horizontales, conductos de enrutamiento verticales, paneles de conexión, paneles con tiras de cepillo y gabinetes robustos como un gabinete en rack para servidores para organizar miles de rutas de datos individuales.
Los administradores horizontales se instalan entre los conmutadores de red y los paneles de conexión dentro del gabinete en rack para servidores para guiar los cables suavemente hacia los lados de la estructura del armazón. Estas unidades utilizan dedos precisos de plástico o metal dentro del gabinete en rack para servidores para separar líneas de conexión individuales, manteniéndolas horizontales y organizadas mientras cierran la brecha entre los puertos de equipos de alta densidad.
Los administradores verticales recorren toda la altura de la estructura del gabinete en rack para servidores, lo que proporciona una vía interna espaciosa para grandes haces de cables que se mueven entre diferentes niveles de rack. Estos canales de gran volumen dentro del gabinete en rack para servidores cuentan con cubiertas frontales extraíbles que ocultan la complejidad del cableado interior y al mismo tiempo garantizan un fácil acceso al agregar nuevos activos de hardware al gabinete en rack para servidores.
Los paneles de conexión sirven como centro de distribución central para el cableado estructural entrante dentro del gabinete en rack para servidores. Al terminar líneas de construcción permanentes en la parte posterior de un panel de conexión dentro del gabinete en rack para servidores, protege los delicados interruptores de hardware del desgaste físico de los ciclos de inserción repetidos. Los cables de conexión cortos y fácilmente reemplazables conectan el panel con los conmutadores de red adyacentes dentro del gabinete en rack para servidores.
Para instalaciones modernas de alto rendimiento, la implementación de un gabinete en rack para servidores Intelligent 19 con pantalla LCD para monitoreo y control remoto proporciona un entorno excepcional donde el enrutamiento de cables estructurales se integra perfectamente con las capacidades de monitoreo digital en tiempo real, manteniendo un control completo sobre la densidad de la red y las condiciones ambientales dentro del marco de su gabinete en rack para servidores estándar.
Categoría de equipo | Función estructural primaria en el gabinete en rack para servidores | Maquillaje de material común | Tamaños y dimensiones típicos |
Gerente Horizontal | Guía los cables de conexión horizontalmente entre los interruptores. | Acero laminado en frío o plástico industrial. | Alturas de 1U o 2U para marcos estándar de diecinueve pulgadas |
Canal vertical | Alberga paquetes de cables verticales de gran volumen de forma segura | Chapa de acero o aluminio de gran espesor | Alturas de 42U a 48U con perfiles laterales profundos |
Panel de conexión | Actúa como punto de terminación central para cobre o fibra. | Placas de acero con gatos modulares Keystone. | Configuraciones de 24 o 48 puertos por unidad de rack |
Panel de tira de cepillo | Bloquea las fugas de aire caliente mientras deja pasar las líneas. | Estructura de acero con cerdas de nailon de alta densidad. | Configuraciones de montaje estándar de altura 1U |
Sí, los accesorios especializados son componentes obligatorios que alivian la tensión física, evitan violaciones graves del radio de curvatura, aseguran haces de cables pesados y protegen las frágiles redes de fibra dentro de cada instalación de gabinete en rack para servidores.
Las bridas de plástico tradicionales tienen bordes afilados y estructuras rígidas que pueden cortar fácilmente cubiertas de cables suaves o aplastar pares trenzados de cobre internos si se aprietan demasiado dentro de un gabinete en rack para servidores. Las correas de sujeción flexibles de gancho y bucle brindan un soporte fuerte y reutilizable sin aplicar una fuerza de aplastamiento localizada dentro del gabinete en rack para servidores, lo que permite que los haces de cables se expandan y contraigan naturalmente bajo fluctuaciones térmicas.
Los anillos en D de metal o plástico se fijan directamente al marco estructural del gabinete en rack para servidores, proporcionando bucles abiertos que guían cables grandes a lo largo de rutas horizontales o verticales específicas. Su geometría de bucle abierto dentro del gabinete en rack para servidores permite a los técnicos deslizar nuevas líneas en su lugar instantáneamente sin desagregar las conexiones de red operativas existentes.
Los entornos industriales requieren protección adicional para los puntos de distribución de la red. La implementación de un gabinete exterior de acero inoxidable resistente al agua IP55 garantiza que su cableado estructural, hardware de terminación y accesorios internos permanezcan completamente a salvo del polvo intenso, la humedad y los elementos ambientales extremos, lo que refleja la seguridad de una configuración de gabinete en rack para servidores interior.
Para instalaciones de procesamiento a gran escala, elegir un gabinete en rack para servidores de nivel empresarial ofrece puntos de amarre estructurales y rutas de enrutamiento profundamente integradas diseñadas específicamente para soportar infraestructura de red de cobre de alta densidad.
Tipo de accesorio | Uso de implementación principal en gabinete en rack de servidores | Beneficio físico clave | Factor de reutilización |
Correas de gancho y bucle | Agrupar líneas de datos suavemente sin aplastar las cubiertas | Riesgo cero de daños por apriete excesivo | Totalmente reutilizable indefinidamente |
Anillos en D de alta resistencia | Creación de caminos modulares específicos en paredes de estructura. | El diseño abierto permite adiciones rápidas de cables | Accesorio estructural permanente |
Bridas para cables (plástico) | Anclaje de cables de alimentación rígidos o conductos estructurales | Poder de sujeción de alta resistencia a la tracción | De un solo uso (debe cortarse) |
Etiquetas de identificación | Marcar ubicaciones de puertos de origen y destino específicos | Elimina errores de seguimiento durante las interrupciones | Escritura modificable o superficie impresa. |
El cableado no administrado crea una pared física densa en la parte posterior de los gabinetes de los equipos, atrapando por completo el aire de escape caliente dentro del chasis. Esta restricción térmica obliga a los ventiladores internos del servidor a girar a máxima velocidad dentro del gabinete en rack del servidor, lo que aumenta el consumo de energía y acelera el desgaste mecánico. Con el tiempo, estas temperaturas elevadas dentro del gabinete en rack para servidores provocan frecuentes estrangulaciones térmicas del hardware, fallas inexplicables del sistema y fallas prematuras del módulo de memoria.
Sí, una mala organización compromete directamente la integridad de la transmisión de datos de la red dentro del gabinete en rack del servidor. Cuando los paquetes pesados cuelgan sin soporte, el inmenso peso hacia abajo aplica una tensión continua a las terminaciones de cobre dentro de los paneles de conexión del gabinete en rack para servidores o los puertos del conmutador. Esta tensión física crea problemas de contacto eléctrico intermitente dentro del gabinete en rack de servidores, lo que genera errores de paquetes, alta latencia y caídas inesperadas de enlaces que interrumpen los flujos de trabajo corporativos críticos.
Para obtener la máxima eficiencia dentro del gabinete en rack para servidores, los ingenieros de redes recomiendan un diseño alternativo en el que se coloca un panel de conexión de 1U directamente encima o debajo de un conmutador de red de 1U. Esta disposición física cercana dentro del gabinete en rack para servidores permite a los técnicos usar cables de conexión cortos y transparentes para unir los puertos directamente, eliminando la necesidad de tender líneas largas por los lados del gabinete en rack para servidores y manteniendo la cara frontal completamente ordenada.
